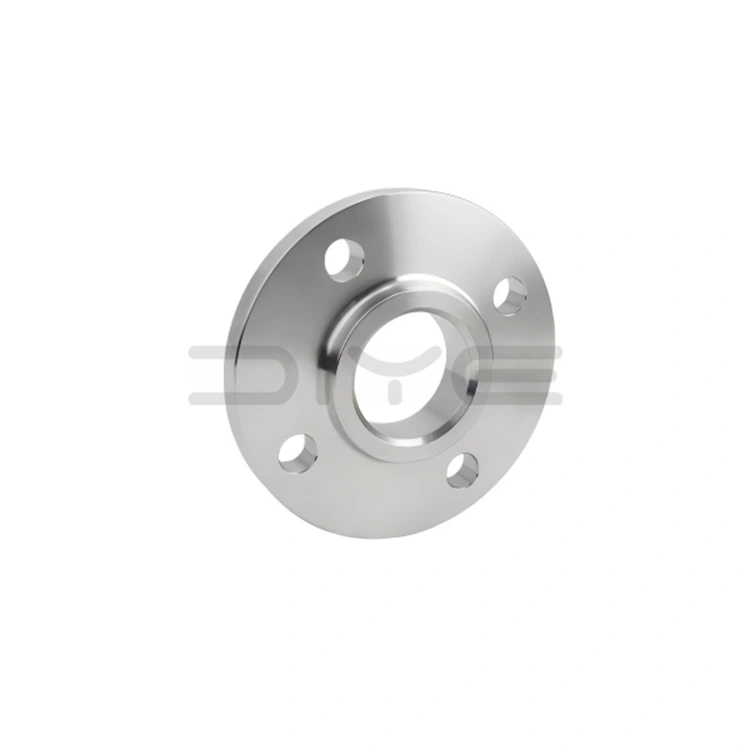

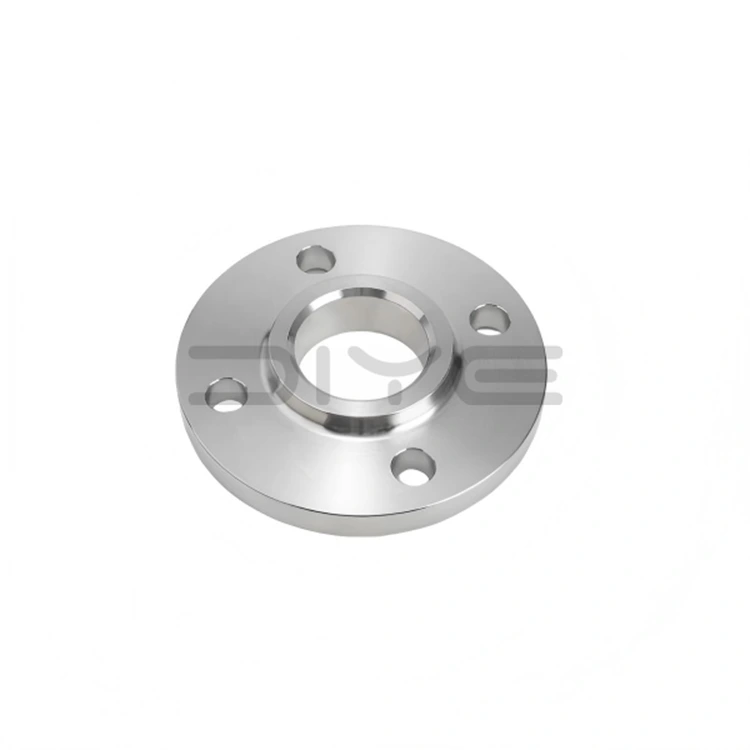

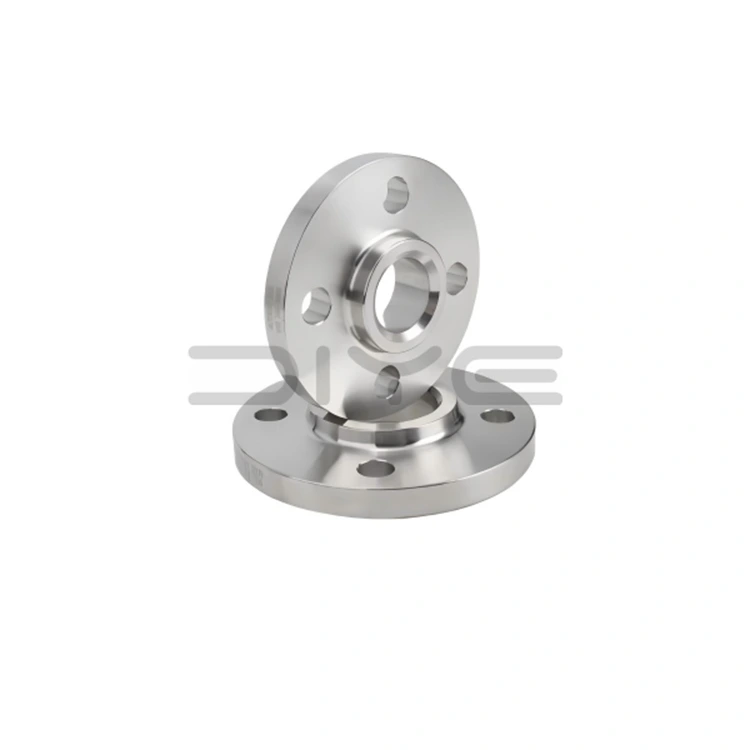

Flange de soldagem deslizante

Os flanges de soldagem deslizantes são o principal produto da DIYE VALVE, usados ​​para obter conexões destacáveis ​​entre tubos, válvulas, bombas e vasos de pressão. Eles apresentam estrutura simples, instalação conveniente e alto custo-benefício, o que os torna um dos tipos de flange mais utilizados no campo industrial.

Seu principal princípio de funcionamento é formar uma vedação confiável comprimindo a gaxeta, evitando vazamentos de mídia durante a operação da tubulação. Simultaneamente, eles aumentam a resistência estrutural da junta do tubo, resistem à vibração e à pressão, facilitam a inspeção, manutenção e modificação do equipamento e reduzem os custos de operação e manutenção do sistema.

Especificações e padrões do produto

1. Estritamente em conformidade com os padrões internacionais

O flange de soldagem deslizante da VÁLVULA DIYE segue estritamente os padrões ASME B16.5 (diâmetro padrão) e ASME B16.47 (diâmetro grande personalizado). Os componentes correspondentes estão em conformidade com os padrões ASTM, garantindo compatibilidade e intercambialidade com sistemas de tubulação internacionais.

2. Gama completa de especificações e recursos de personalização

- Classificações de pressão: Classe padrão 150 a 2500, cobrindo a maioria das condições operacionais de baixa e média pressão.

- Diâmetros padrão: NPS 1/2″–24″, adequado para tubulação de processo convencional.

- Serviços de Personalização: Suporta grandes diâmetros, diâmetros especiais, espessuras especiais e superfícies de vedação especiais para atender às necessidades individuais.

3. Opções de superfície de vedação

- RF (Raised Face): Adequado para condições operacionais convencionais gerais, as mais utilizadas.

- MFM (Mixed Face): Evita o desprendimento da junta, adequado para meios contendo partículas ou erosão.

- FF (Flat): Adequado para aplicações de pressão atmosférica, equipamentos e tubos esmaltados e plásticos.

Principais vantagens

1. Alta relação custo-benefício: Estrutura simples, baixo custo de fabricação, instalação rápida, encurtando o tempo de construção e reduzindo os custos de mão de obra.

2. Desempenho confiável: Rigoroso controle de qualidade em todo o processo, desde as matérias-primas até a produção, forte resistência à pressão, resistência à vibração e recursos de prevenção de vazamentos.

3. Ampla compatibilidade: Adaptável a vários materiais de tubos e sistemas de tubulação, está em conformidade com os padrões internacionais e facilita a substituição e manutenção.

Cenários de aplicação

O flange de soldagem deslizante é amplamente utilizado em produtos químicos, petróleo, energia, HVAC e vários projetos de engenharia industrial, especialmente adequado para tubulações de processos convencionais de média e baixa pressão. É uma escolha ideal de conexão de tubulação para cenários que exigem instalação conveniente e alta relação custo-benefício.

Serviços de valor agregado

1. Tratamento de superfície: Fornece serviços de decapagem e passivação e serviços de revestimento anticorrosivo para prolongar a vida útil do produto.

2. Suporte à documentação: Fornece documentação técnica multilíngue e documentos alfandegários de comércio exterior para comércio internacional conveniente e uso no local.

3. Suporte à personalização: Uma equipe técnica profissional fornece soluções personalizadas completas para atender às necessidades específicas do cliente.

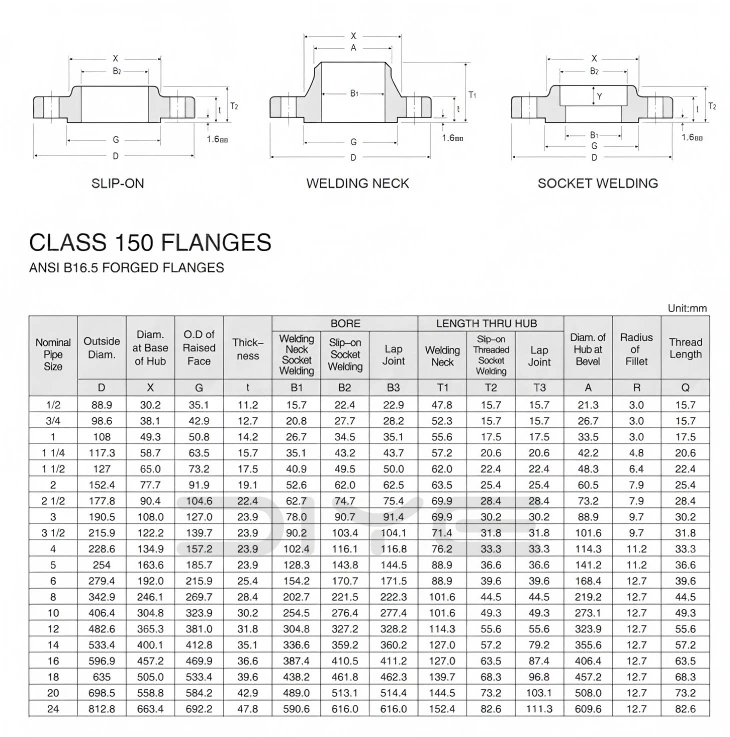

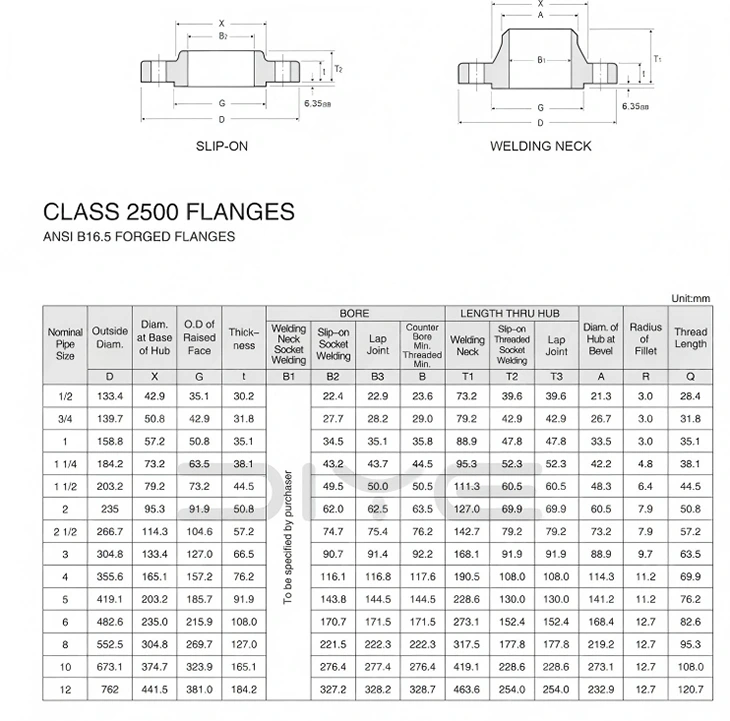

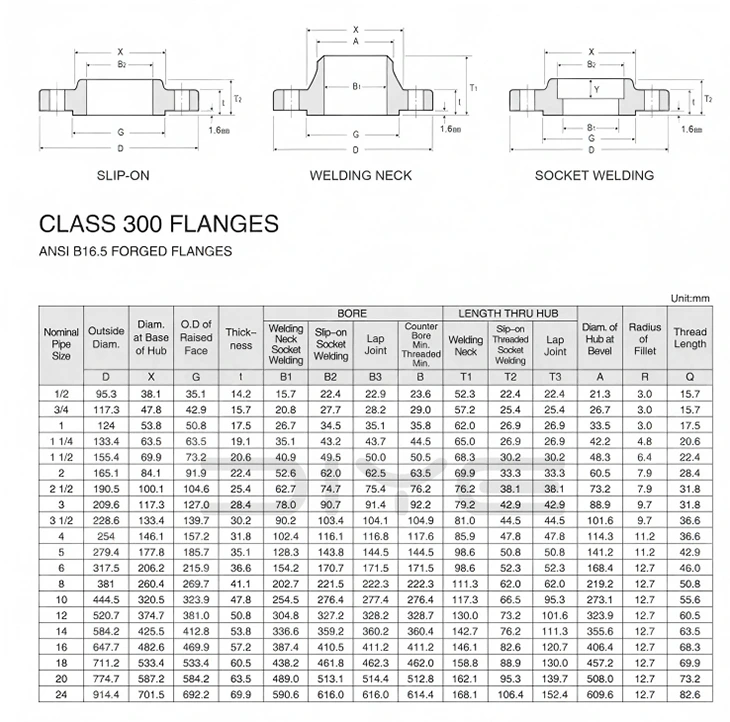

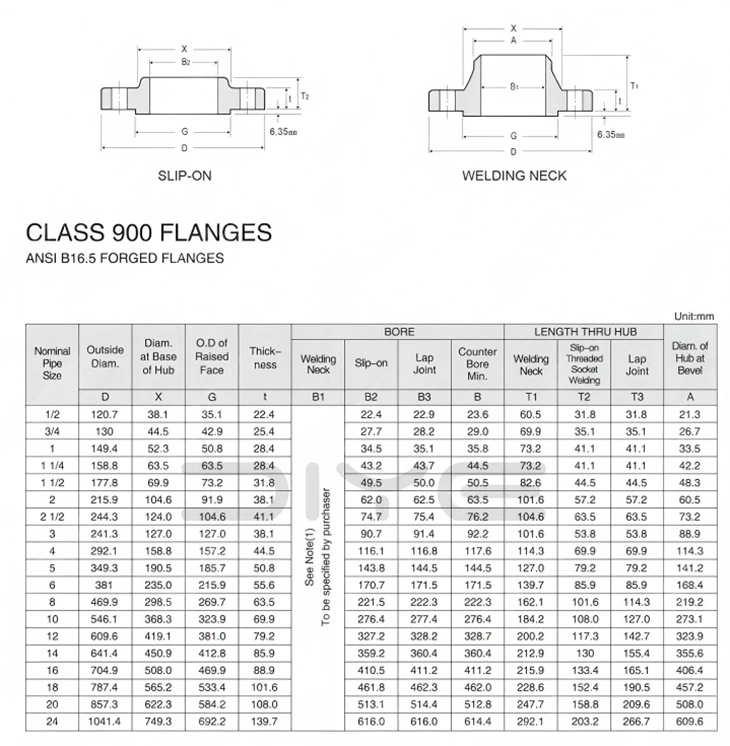

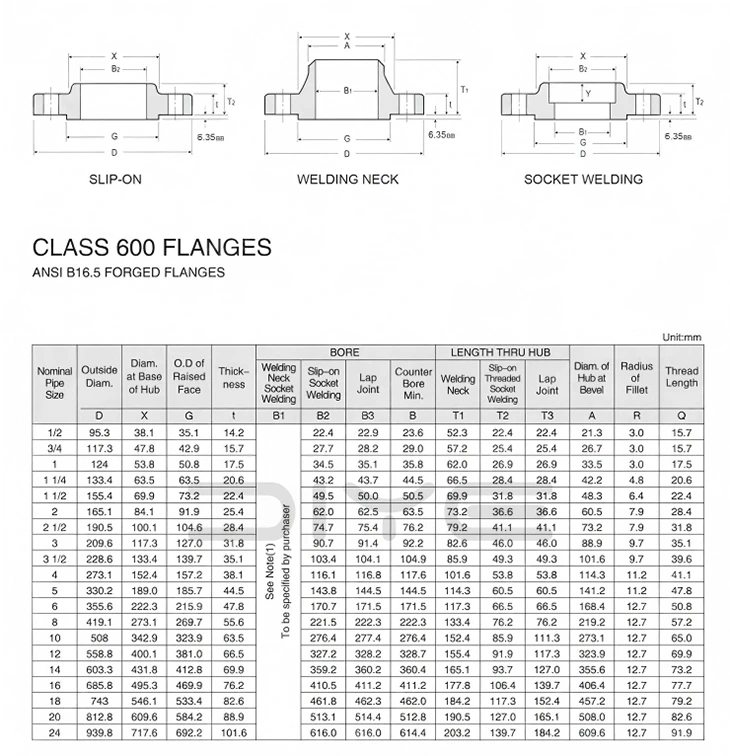

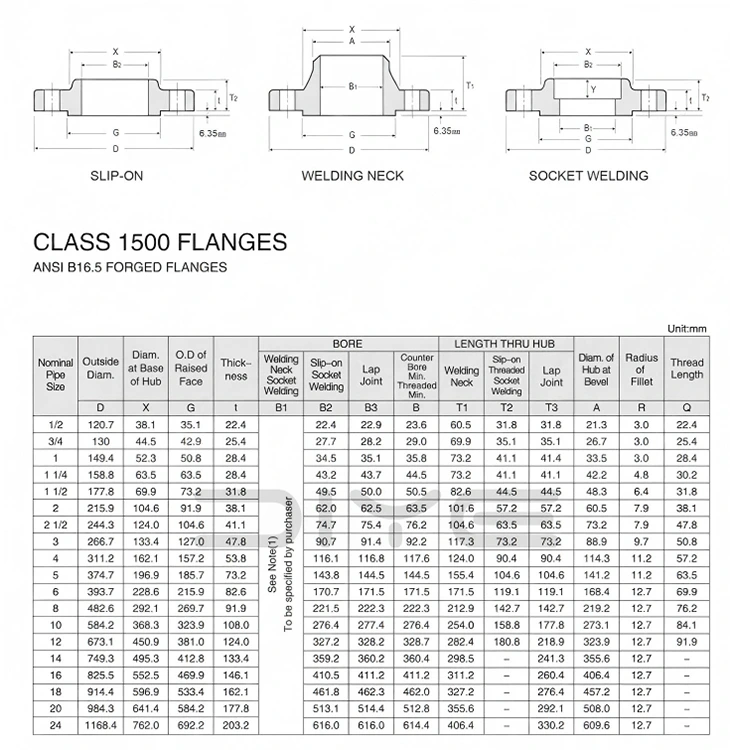

Parâmetros Técnicos

A DIYE VALVE, uma fábrica chinesa com muitos anos de experiência na produção e exportação de flanges, possui uma equipe técnica profissional e um sistema de controle de qualidade rigoroso para garantir que cada flange de soldagem deslizante atenda aos padrões internacionais e aos requisitos do cliente. Estamos empenhados em nos tornar um fornecedor de flanges de confiança global.

Perguntas frequentes

P: Quais parâmetros precisam ser fornecidos ao solicitar flanges padrão americano?

A: Padrão (ASME B16.5/B16.47) + Tamanho NPS + Classificação de pressão de classe + Modelo (WN/SO/BL, etc.) + Superfície de vedação + Material + Requisitos de entrega.

P: Como escolher entre superfícies de vedação RF e RJ em flanges padrão americano?

A: RF (Raised Face): Tipo universal, adequado para juntas espirais, suficiente para a maioria das condições de trabalho de média e baixa pressão;

RJ (Ring Joint Face): Exclusivo para alta temperatura e alta pressão, combinado com juntas de anel metálico octogonal/elíptico, usado para cabeças de poço de petróleo e gás, autoclaves e principais tubulações de vapor.

P: Qual é o limite técnico entre os flanges ASME B16.5 e B16.47?

A: B16.5: Flanges de tubos convencionais, NPS 1/2″～NPS 24″, a principal força para dutos petroquímicos e de processo;

B16.47: Flanges de dutos de grande diâmetro, NPS>24″, divididos em Série A e Série B, usados ​​para dutos de longa distância e grandes interfaces em parques de tanques.

P: Quais são os graus regulares de aço carbono/aço inoxidável para flanges padrão americano?

· Forjados em aço carbono: A105 (para condições de trabalho em altas temperaturas);

· Forjados em aço inoxidável: A182 F304 / F316L;

· Liga de aço: A182 F11/F22 (para potência térmica em alta temperatura);

· Aço de baixa temperatura: A350 LF2/LF3 (para condições de trabalho criogênicas).
