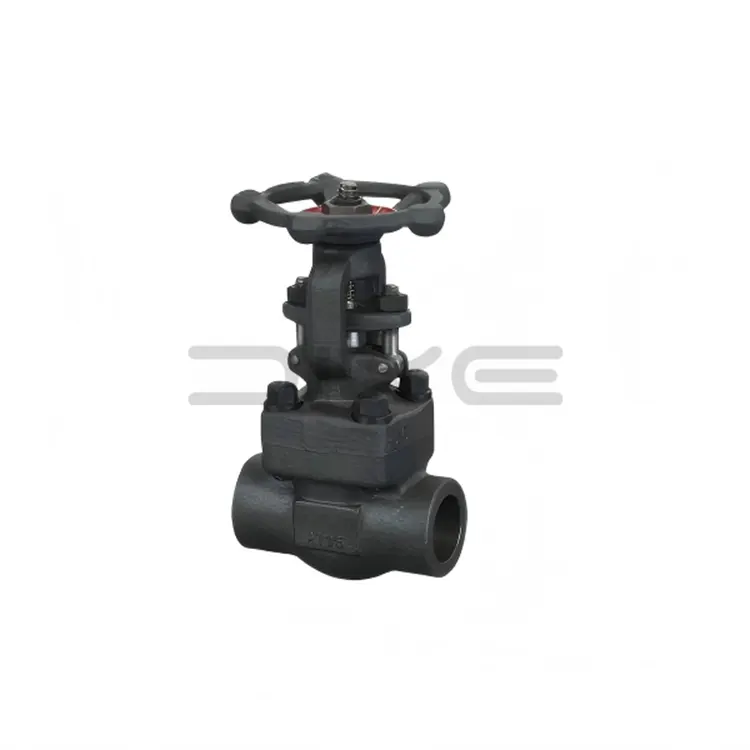

A válvula de gaveta de aço forjadoé uma válvula de isolamento industrial projetada para iniciar ou interromper o fluxo de fluido movendo uma comporta verticalmente para dentro ou para fora da passagem de fluxo. Seus componentes forjados contendo pressão, opções de construção compactas e disponibilidade em diferentes materiais e classes de pressão fazem dele uma escolha prática para sistemas de tubulação exigentes, incluindo instalações de petróleo e gás, usinas de energia, unidades de processamento químico e aplicações de vapor.
Contudo, escolher a válvula certa envolve mais do que selecionar um tamanho nominal de tubo. Os compradores devem avaliar a pressão operacional, temperatura, compatibilidade de fluidos, conexões finais, padrões aplicáveis e requisitos de manutenção. Este guia explica como funcionam as válvulas gaveta de aço forjado, onde são usadas e como especificar um produto adequado para um serviço confiável de longo prazo.
Índice
- O que é uma válvula gaveta de aço forjado?
- Como funciona uma válvula gaveta de aço forjado?
- Quais são suas principais vantagens?
- Onde as válvulas de gaveta de aço forjado são usadas?
- Quais materiais estão disponíveis?
- Que tipos e conexões finais estão disponíveis?
- Como ela se compara a uma válvula gaveta de aço fundido?
- Como os compradores podem selecionar a válvula certa?
- Como deve ser instalado e mantido?
- Quais erros comuns de compra devem ser evitados?
- Perguntas frequentes
1. O que é uma válvula gaveta de aço forjado?
Uma válvula gaveta de aço forjado é uma válvula mecânica cujo corpo e, dependendo do projeto, outros componentes que contêm pressão são produzidos em aço forjado. Durante o forjamento, o metal aquecido é moldado sob força compressiva. Este processo pode produzir uma estrutura de material relativamente uniforme e reduzir os tipos de descontinuidades internas associadas a alguns processos de fundição, embora a qualidade final ainda dependa das especificações do material, prática de forjamento, tratamento térmico, usinagem e inspeção.
A válvula controla o fluxo através de uma comporta móvel, comumente chamada de cunha. Quando a válvula está totalmente aberta, a comporta se afasta da passagem de fluxo principal. Quando totalmente fechado, ele engata nas superfícies de assentamento para interromper o fluxo.
As válvulas gaveta de aço forjado são comumente selecionadas para tubulações industriais de pequeno diâmetro e tarefas de alta pressão. Válvulas compactas de aço forjado são frequentemente especificadas pela API 602, sujeitas ao escopo da norma e ao design do produto selecionado.
2. Como funciona uma válvula gaveta de aço forjado?
Uma válvula gaveta de aço forjado usa movimento linear para fornecer controle de fluxo liga-desliga. A maioria dos projetos manuais opera através de um volante conectado a uma haste roscada. Dependendo da construção, a haste sobe visivelmente durante a operação ou permanece em uma posição vertical fixa enquanto gira para mover o portão.
Abrindo a válvula
Girar o volante na direção de abertura afasta o portão da área de assento. Uma vez que a comporta libera a passagem do fluxo, o fluido pode viajar através da válvula com relativamente pouca obstrução em comparação com muitos projetos de válvulas de estrangulamento.
Fechando a válvula
Girar o volante na direção oposta move o portão em direção aos assentos. As superfícies de assentamento corretamente combinadas estabelecem a função de fechamento pretendida quando a válvula atinge sua posição fechada especificada.
Por que a posição operacional é importante
As válvulas gaveta destinam-se principalmente a serviços totalmente abertos ou totalmente fechados. Manter uma válvula gaveta convencional parcialmente aberta por longos períodos pode expor a comporta e as superfícies de assentamento a fluxo de alta velocidade, vibração, erosão e desgaste irregular. Onde a regulação do fluxo contínuo é necessária, uma válvula globo ou válvula de controle adequadamente selecionada é frequentemente mais adequada.
O torque operacional real, a capacidade de fluxo e o desempenho de fechamento da válvula dependem de seu projeto, dimensões, diferencial de pressão, características do fluido e condição. Os compradores devem usar a documentação do fabricante em vez de presumir que todas as válvulas gaveta de aço forjado têm desempenho idêntico.
3. Quais são as principais vantagens das válvulas gaveta de aço forjado?
3.1 Força para serviços exigentes
Componentes forjados fabricados adequadamente podem oferecer propriedades mecânicas favoráveis e consistência de material. Isso torna a construção em aço forjado atraente para aplicações que envolvem pressões elevadas, variações de temperatura e condições operacionais exigentes, quando o material selecionado e o projeto da válvula são adequados.
3.2 Opções de instalação compactas
Muitas válvulas gaveta de aço forjado estão disponíveis em configurações compactas para linhas de processo de pequeno diâmetro, tubulações auxiliares, conexões de instrumentos, drenos e respiros. As suas dimensões podem ser úteis onde o espaço de instalação é limitado.
3.3 Múltiplas escolhas de materiais
Dependendo da linha de produtos, os compradores podem selecionar aço carbono, aço carbono para baixa temperatura, aço-liga ou aço inoxidável. A correspondência do material com o fluido e a temperatura do processo ajuda a gerenciar os riscos de corrosão, as demandas mecânicas e a vida útil.
3.4 Função de isolamento simples
O mecanismo da comporta foi projetado para operação liga-desliga em vez de ajuste de fluxo contínuo. Em aplicações adequadas, isso proporciona uma finalidade operacional clara e pode simplificar o projeto do sistema.
3.5 Configurações de conexão flexíveis
Conexões roscadas, soldadas em soquete, soldadas a topo e flangeadas podem estar disponíveis dependendo do tamanho da válvula, classe de pressão, fabricante e padrão de projeto. Essa flexibilidade permite que os engenheiros coordenem a válvula com os arranjos de tubulação existentes.
- Resistência e consistência estrutural potencialmente favoráveis devido à construção forjada apropriada.
- Projetos compactos para aplicações selecionadas de pequeno diâmetro.
- Opções de materiais para diferentes requisitos de pressão, temperatura e corrosão.
- Isolamento prático de fluidos de processo em sistemas compatíveis.
- Opções de conexão que suportam diferentes requisitos de instalação.
4. Onde são usadas válvulas de gaveta de aço forjado?
A adequação de uma válvula gaveta de aço forjado depende das condições de operação e das especificações de projeto aprovadas. As áreas de aplicação comuns incluem o seguinte.
Processamento de petróleo e gás
Válvulas de aço forjado podem ser instaladas em tubulações de processo, linhas auxiliares, pontos de amostragem, drenos e outros locais de isolamento. A compatibilidade do material, as classificações de pressão e temperatura e quaisquer requisitos de serviço ácido devem ser estabelecidos antes da seleção.
Geração de energia e sistemas de vapor
As usinas de energia usam válvulas de isolamento em serviços auxiliares relacionados ao vapor, sistemas de água de alimentação e outras linhas de processo. O serviço em altas temperaturas requer uma avaliação cuidadosa da resistência do material, classificações de pressão-temperatura, materiais de vedação e ciclos térmicos.
Instalações químicas e petroquímicas
O processamento químico pode envolver fluidos agressivos, temperaturas elevadas ou meios perigosos. Podem ser necessárias opções de aço inoxidável ou ligas adequadas, mas nenhum material deve ser considerado universalmente à prova de corrosão. A compatibilidade deve ser confirmada para a concentração química real, temperatura e ambiente operacional.
Utilidades industriais
Utilidades compactadas, sistemas de água, equipamentos térmicos e tubulações industriais em geral podem usar válvulas de gaveta de aço forjado onde a classe de pressão, o material e as conexões da válvula atendem aos requisitos do projeto.
5. Quais materiais estão disponíveis para válvulas de gaveta de aço forjado?
A seleção do material afeta a contenção da pressão, a capacidade de temperatura, a resistência à corrosão e os requisitos gerais de manutenção. As famílias de materiais comuns incluem os exemplos a seguir.
| Material | Características Típicas | Considerações sobre seleção |
|---|---|---|
| Aço carbono ASTM A105 | Aço carbono forjado comum para serviços industriais em geral | Verifique a faixa de temperatura aplicável, classificação de pressão e compatibilidade de fluidos. |
| ASTM A350LF2 | Aço carbono forjado especificado para aplicações adequadas em baixas temperaturas | Confirme os requisitos de teste de impacto e a temperatura mínima de projeto. |
| ASTM A182 F11/F22 | Classes de aço-liga usadas em serviços selecionados de temperatura elevada | Verifique o tratamento térmico aplicável, o grau do material e os limites de pressão e temperatura. |
| ASTM A182 F304/F316 | Opções de aço inoxidável para ambientes corrosivos selecionados | Avalie a compatibilidade química, a exposição ao cloreto e a resistência à corrosão necessária. |
Esses exemplos não são intercambiáveis e a tabela não substitui uma especificação de material aprovada. A classe exata deve estar disponível na linha de produtos do fabricante e ser compatível com o padrão de projeto de válvula aplicável.
Não negligencie os componentes internos
O material do corpo por si só não determina o desempenho completo da válvula. Os compradores também devem revisar a comporta ou cunha, a haste, as superfícies da sede, a gaxeta, a junta da tampa e outros componentes molhados ou que contenham pressão. Os materiais de acabamento e os arranjos de vedação devem ser adequados ao fluido e às condições operacionais esperadas.
6. Quais tipos e conexões finais estão disponíveis?
6.1 Configurações do capô
Um design de castelo aparafusado utiliza fixadores para conectar o castelo ao corpo da válvula. Um design de tampa selada sob pressão ou soldada pode estar disponível para determinadas aplicações e gamas de produtos. A configuração apropriada depende do padrão especificado, da classe de pressão, da estratégia de manutenção e do projeto do fabricante.
6.2 Projetos com haste ascendente e haste não ascendente
Em uma configuração de haste ascendente, a haste se move para cima à medida que a válvula se abre, ajudando os operadores a identificar visualmente a posição da comporta. Um arranjo de haste não ascendente mantém a altura externa da haste relativamente constante, o que pode ser útil quando a folga vertical é limitada. As configurações disponíveis variam de acordo com o design.
6.3 Opções de término de conexão
| Conexão | Uso típico | Consideração principal |
|---|---|---|
| Rosqueado | Sistemas de tubulação de pequeno diâmetro compatíveis | Confirme o formato da rosca, o tamanho, o método de vedação e as limitações de pressão aplicáveis. |
| Solda de soquete | Tubulação soldada de pequeno diâmetro selecionada | Verifique as dimensões do soquete, os procedimentos de soldagem e os requisitos de instalação. |
| Solda de topo | Sistemas de tubulação soldada quando especificado | Confirme a preparação final, a compatibilidade da espessura da parede e os requisitos de soldagem. |
| Flangeado | Sistemas de tubulação que exigem conexões removíveis | Combine as dimensões do flange, o revestimento, a junta, os parafusos e a classificação de pressão. |
Nem todas as conexões estão disponíveis para todos os tamanhos ou classes de pressão. A especificação de compra deve identificar explicitamente a conexão necessária, em vez de depender de uma descrição genérica do produto.
7. Como uma válvula gaveta de aço forjado se compara a uma válvula gaveta de aço fundido?
A principal diferença é o processo de fabricação utilizado para formar o corpo da válvula e outros componentes relevantes. O forjamento molda o metal sólido sob força de compressão, enquanto a fundição forma os componentes despejando o metal fundido em um molde. Cada método pode produzir válvulas confiáveis quando o projeto, os controles de fabricação, os materiais e os requisitos de inspeção forem apropriados.
| Fator de comparação | Válvula de gaveta de aço forjado | Válvula de gaveta de aço fundido |
|---|---|---|
| Processo de fabricação | O metal é moldado por forjamento. | O metal fundido é formado em um molde. |
| Posicionamento comum do produto | Aplicações compactas e de pequeno diâmetro, incluindo muitos projetos de alta pressão. | Frequentemente usado para válvulas de tamanhos maiores e uma ampla variedade de sistemas de tubulação industrial. |
| Estrutura material | Pode fornecer fluxo de grãos favorável e consistência do material. | A qualidade depende do projeto de fundição, controle de processo e inspeção de defeitos. |
| Flexibilidade de projeto | Depende da capacidade de forjamento, geometria e requisitos de usinagem. | Pode acomodar formas complexas e configurações corporais maiores. |
| Prioridade de seleção | Considere a qualidade do forjamento, o padrão de design, o tamanho e as condições de serviço. | Considere a qualidade da fundição, o padrão de projeto, o tamanho e as condições de serviço. |
Nenhuma das construções é automaticamente a melhor escolha para cada aplicação. Uma válvula forjada pode ser preferível para uma linha compacta de alta pressão, enquanto uma válvula fundida pode ser mais prática para um sistema de diâmetro maior. A decisão correta deve basear-se nos requisitos de engenharia, nos padrões aprovados, na certificação de materiais e no custo total do ciclo de vida, e não apenas na terminologia de fabricação.
8. Como os compradores podem selecionar a válvula gaveta de aço forjado certa?
Para as equipes de compras, uma especificação incompleta da válvula pode resultar em atrasos nas cotações, entregas incorretas, dificuldades de instalação ou desempenho operacional inadequado. Use a lista de verificação a seguir ao preparar uma consulta.
Ao solicitar uma cotação da Wenzhou Diye Valve And Fittings Co., Ltd., os compradores podem usar esta lista de verificação para organizar os requisitos técnicos e reduzir o risco de repetidos esclarecimentos de especificações.
A seleção e aprovação final da válvula devem ser realizadas por pessoal qualificado de acordo com o código de tubulação aplicável, especificação do projeto e documentação certificada do fabricante.
9. Como uma válvula gaveta de aço forjado deve ser instalada e mantida?
Antes da instalação
- Verifique a placa de identificação, identificação do material, classe de pressão, tamanho, conexões finais e especificações de compra.
- Inspecione a válvula quanto a danos de transporte, contaminação, corrosão ou superfícies de vedação danificadas.
- Verifique se a válvula é compatível com o meio da linha e com as condições reais de pressão e temperatura.
- Mantenha a passagem interna limpa e proteja as extremidades expostas até a instalação.
Durante a instalação
- Siga as instruções de instalação do fabricante e os procedimentos de tubulação aplicáveis.
- Alinhe a válvula com a tubulação sem forçar o corpo ou usar a válvula para corrigir o desalinhamento da tubulação.
- Use juntas, fixadores, materiais de vedação de rosca e procedimentos de soldagem apropriados para a conexão selecionada.
- Evite que o calor ou detritos da soldagem danifiquem componentes internos, vedações ou superfícies de assentamento.
- Certifique-se de que o volante ou o atuador possam ser operados com segurança e que haja espaço suficiente para manutenção.
Durante a manutenção de rotina
Estabeleça um cronograma de inspeção com base na severidade do serviço, frequência de operação, recomendações do fabricante e procedimentos de segurança do local. Verifique se há vazamento externo ao redor da gaxeta da haste e da junta do castelo, corrosão, resistência operacional incomum e danos visíveis. Investigue qualquer perda de desempenho de desligamento antes que se torne um problema operacional maior.
Antes da inspeção ou manutenção, isole o sistema, despressurize-o, drene ou purgue a seção relevante conforme necessário e verifique as condições de segurança. Nunca afrouxe peças que contenham pressão enquanto a válvula estiver pressurizada. Fluidos perigosos, altas temperaturas e pressão retida requerem controles apropriados e pessoal qualificado.
10. Quais erros comuns de compra devem ser evitados?
Escolhendo apenas por classe de pressão
Uma classe de pressão não representa uma pressão universal permitida em todas as temperaturas. Confirme a classificação de pressão-temperatura específica do material e os limites do conjunto completo da válvula.
Ignorando o fluido e os materiais internos
Um corpo forjado forte não pode compensar uma haste, sede, gaxeta ou gaxeta incompatíveis. Revise a lista completa de materiais para o serviço pretendido.
Usando uma válvula gaveta para estrangulamento contínuo
As válvulas gaveta convencionais são projetadas principalmente para isolamento. Para modulação contínua, considere uma válvula de controle ou outro projeto projetado especificamente para estrangulamento.
Supondo que todos os fabricantes ofereçam a mesma configuração
Faixas de tamanho, classes de pressão, arranjos de castelo, combinações de internos e conexões finais diferem de acordo com a linha de produtos. Obtenha uma folha de dados escrita e confirme a configuração exata antes de fazer o pedido.
Ignorando documentos de inspeção
Para aplicações críticas, uma cotação baixa sem a necessária rastreabilidade do material ou documentação de teste pode criar riscos adicionais ao projeto. Defina os requisitos de documentação antes da compra.
As boas práticas de aquisição começam com uma especificação técnica completa e terminam com a verificação de que a válvula entregue corresponde à documentação aprovada.
11. Perguntas frequentes
Q1. Qual é o objetivo principal de uma válvula gaveta de aço forjado?
Seu principal objetivo é isolar uma tubulação, permitindo ou interrompendo o fluxo de fluido. Geralmente é projetado para operação totalmente aberta ou totalmente fechada, em vez de regulação de fluxo contínuo.
Q2. Uma válvula gaveta de aço forjado é adequada para aplicações de alta pressão?
Ele pode ser adequado quando seu design, materiais, classe de pressão, limites de temperatura e conexões finais atendem aos requisitos operacionais. A pressão real permitida deve ser verificada usando as tabelas de classificação aplicáveis e a documentação certificada do produto.
Q3. O que é API 602?
API 602 é um padrão comumente especificado para válvulas compactas de gaveta, globo e retenção de aço dentro de seu escopo definido. Os compradores devem verificar a edição aplicável, o tipo de válvula, a faixa de tamanho e os requisitos do projeto.
Q4. Qual material é melhor para uma válvula gaveta de aço forjado?
Não existe um único material melhor para cada aplicação. ASTM A105 é comumente usada para serviços de aço carbono, A350 LF2 para serviços especificados em baixa temperatura, aços-liga para tarefas selecionadas em temperaturas elevadas e aços inoxidáveis para ambientes corrosivos adequados. A escolha final depende das condições do processo e das especificações aplicáveis.
Q5. Uma válvula gaveta de aço forjado pode ser usada para vapor?
Sim, certos designs e combinações de materiais são adequados para serviços a vapor. Os compradores devem confirmar a pressão do vapor, a temperatura, o grau do material, a compatibilidade da embalagem e da junta e as classificações de pressão-temperatura aplicáveis antes da instalação.
Q6. Qual é a diferença entre uma válvula gaveta de aço forjado e uma válvula de gaveta de aço fundido?
A principal diferença é o processo de fabricação. O forjamento molda o metal sólido sob força de compressão, enquanto a fundição forma componentes a partir do metal fundido. Ambos podem ser apropriados quando os requisitos de qualidade de fabricação, projeto, inspeção e operação são abordados adequadamente.
P7. Qual conexão final devo escolher?
A escolha depende do tamanho do tubo, classe de pressão, projeto da tubulação, requisitos de instalação e padrão aplicável. Conexões rosqueadas e soldadas são comuns em projetos selecionados de furo pequeno, enquanto arranjos de solda de topo e flangeados podem atender a outros requisitos do sistema.
Q8. Como posso reduzir os riscos de vazamento?
Especifique materiais e componentes de vedação compatíveis, verifique a inspeção e os testes de pressão necessários, instale a válvula de acordo com as instruções do fabricante e estabeleça procedimentos de inspeção de rotina. A prevenção de vazamentos depende da montagem completa e de práticas operacionais corretas.
Q9. Que informações devo fornecer ao solicitar um orçamento?
Forneça o tamanho da válvula, quantidade, classe de pressão, pressão e temperatura operacional, meio fluido, materiais do corpo e dos internos, conexão final, padrões aplicáveis, documentos necessários e destino de entrega. Uma folha de dados ou especificação de tubulação pode ajudar a esclarecer os requisitos técnicos.
Q10. Como posso verificar se uma válvula gaveta de aço forjado atende aos requisitos do meu projeto?
Revise a ficha técnica do fabricante, os padrões de projeto aplicáveis, os certificados de materiais, as informações dimensionais, a documentação de inspeção e teste de pressão e quaisquer aprovações específicas do projeto. Confirme todos os requisitos críticos antes de liberar o pedido de compra.
Conclusão
Uma válvula gaveta de aço forjado pode fornecer isolamento confiável da tubulação quando a construção, o material, a classificação de pressão-temperatura e o tipo de conexão correspondem corretamente à aplicação. Suas opções de design compacto e disponibilidade em vários tipos de materiais o tornam útil para sistemas selecionados de petróleo e gás, geração de energia, processamento químico, vapor e utilidades industriais.
A decisão de compra mais eficaz vai além do preço. Uma especificação técnica claramente definida, requisitos de inspeção apropriados, compatibilidade de materiais verificada e práticas de instalação corretas ajudam a reduzir falhas evitáveis e apoiam a confiabilidade operacional a longo prazo.
Para compradores que avaliam válvulas gaveta de aço forjado, trabalhar com um fornecedor que possa esclarecer as configurações do produto e os requisitos de documentação é um passo importante para um projeto bem-sucedido.
