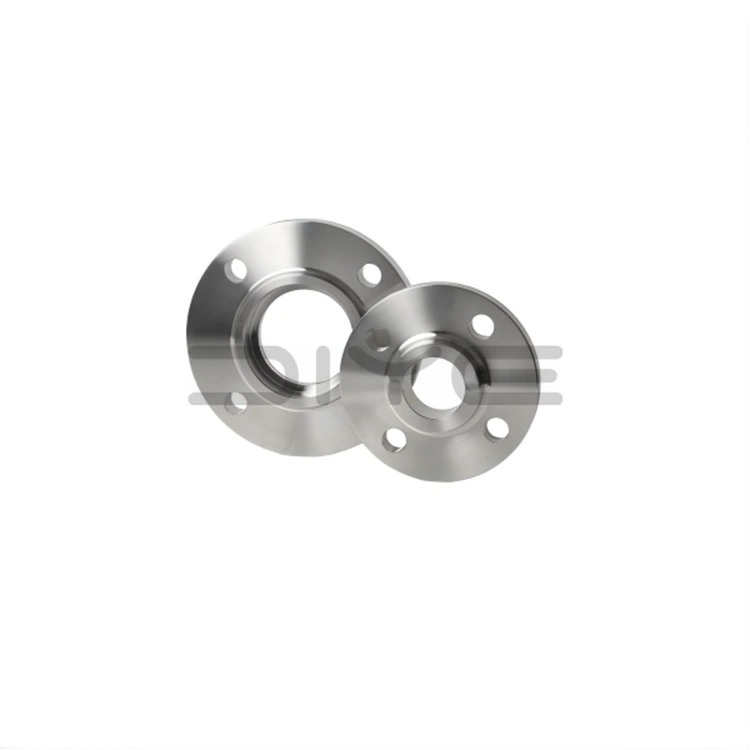

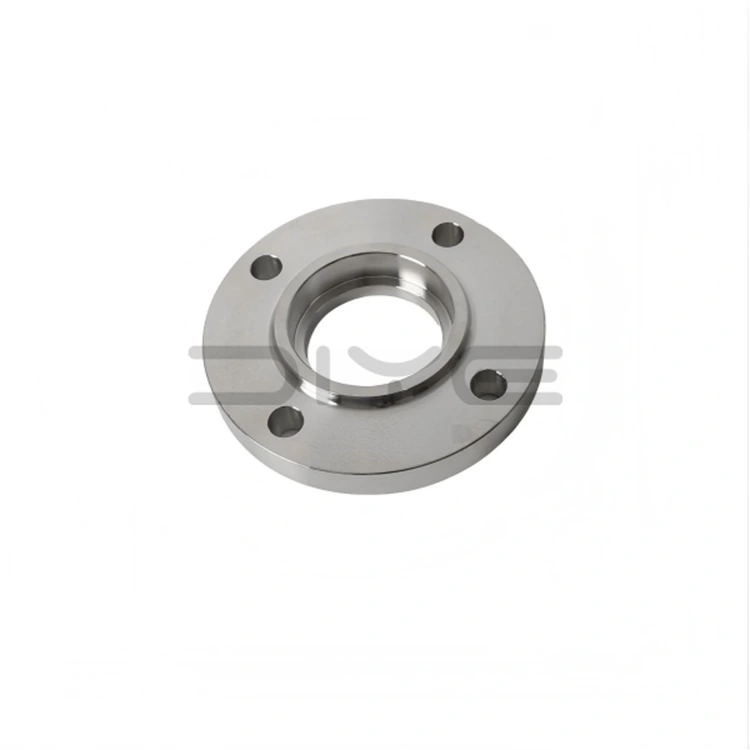

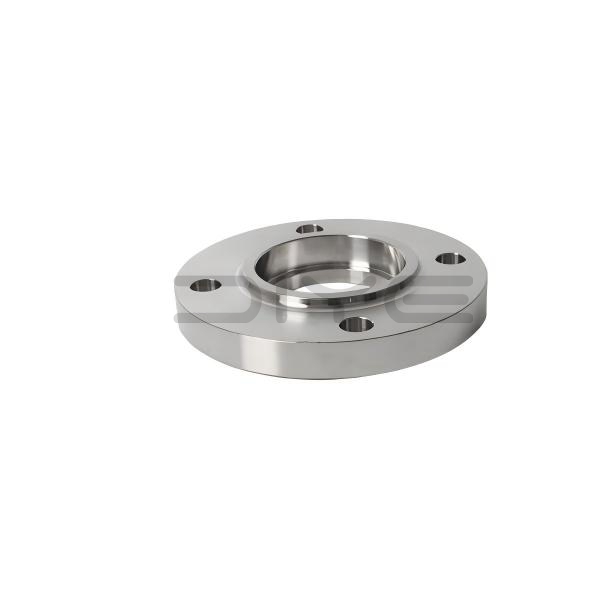

Flange de soldagem de soquete

Um flange de soldagem de soquete é um flange forjado com pescoço e uma ranhura interna em uma extremidade. Durante a instalação, o tubo de aço é inserido no encaixe e fixado com uma solda de ângulo externa, eliminando a necessidade de chanfrar a extremidade do tubo ou usar uma placa de apoio para solda de topo. Os produtos são fabricados principalmente de acordo com os padrões ASME B16.5, cobrindo classificações de pressão da Classe 150 à Classe 2500, tornando-os a conexão removível preferida para sistemas de tubulação de pequeno diâmetro e alta pressão.

Tipos de superfície de vedação padrão

1. RF (face elevada): O tipo convencional da indústria, compatível com juntas espirais e juntas de PTFE, adequadas para condições gerais de operação.

2. RJ (Ring Joint): Projetado para condições extremas de alta temperatura e alta pressão, compatível com juntas de anel de metal.

3. MFM (face correspondente): evita a erosão e a compressão da junta, melhorando a estabilidade da vedação sob condições adversas.

Princípio de funcionamento e processo de soldagem

1. Inserção do tubo: Insira o tubo no soquete até que ele entre em contato com o degrau interno e, em seguida, retraia levemente para permitir a folga de expansão térmica.

2. Soldagem de filete: Execute soldas de filete externas contínuas na junção da parede externa do tubo e no pescoço do flange.

3. Vedação e alívio de tensões: A solda proporciona fixação estrutural e vedação; a folga interna absorve a expansão térmica, evitando trincas na solda.

4. Testes não destrutivos: A solda pode ser submetida a testes de penetração PT para garantir o desempenho de vedação de precisão de sistemas críticos de pequeno diâmetro.

Principais vantagens estruturais

1. Flange de soldagem de soquete autocentrante: O flange de soldagem de soquete integrado permite o alinhamento automático do tubo, simplificando a instalação e garantindo alta coaxialidade.

2. Estrutura Forjada Integral: O design de pescoço forjado de peça única oferece excelente rigidez e resistência à pressão estável.

3. Soldagem eficiente e conveniente: Somente soldas de filete externas são necessárias, permitindo construção rápida e eliminando a necessidade de soldagem de penetração total.

4. Proteção contra estresse térmico: Uma lacuna de expansão dedicada é fornecida na parte inferior do tubo para liberar o estresse térmico de alta temperatura e evitar falhas nas juntas.

Especificações e opções de materiais

1. Tamanhos padrão: Principalmente DN15–DN50 (NPS 1/2″–2″), otimizado para sistemas de alta pressão de pequeno diâmetro.

2. Classificações de pressão: As especificações comumente usadas são Classe 300/600 e superiores, adequadas para condições de média e alta pressão.

3. Tipos de materiais: Disponível em aço carbono ASTM A105, aço inoxidável 304/316L, aço-liga e aço forjado de baixa temperatura.

Cenários de aplicativos e recursos de serviço

Os flanges de soldagem de soquete DIYE VALVE são amplamente utilizados em projetos de petróleo e gás, produtos químicos, geração de energia e engenharia internacional. Oferecemos tamanhos padrão em estoque, bem como soluções totalmente personalizadas para tamanhos não padronizados e materiais especiais. Cada produto vem com um relatório completo de inspeção de qualidade do fabricante original, certificado de material, dados de detecção de falhas e um conjunto completo de documentos de exportação, garantindo total conformidade com os requisitos de vários projetos em todo o mundo.

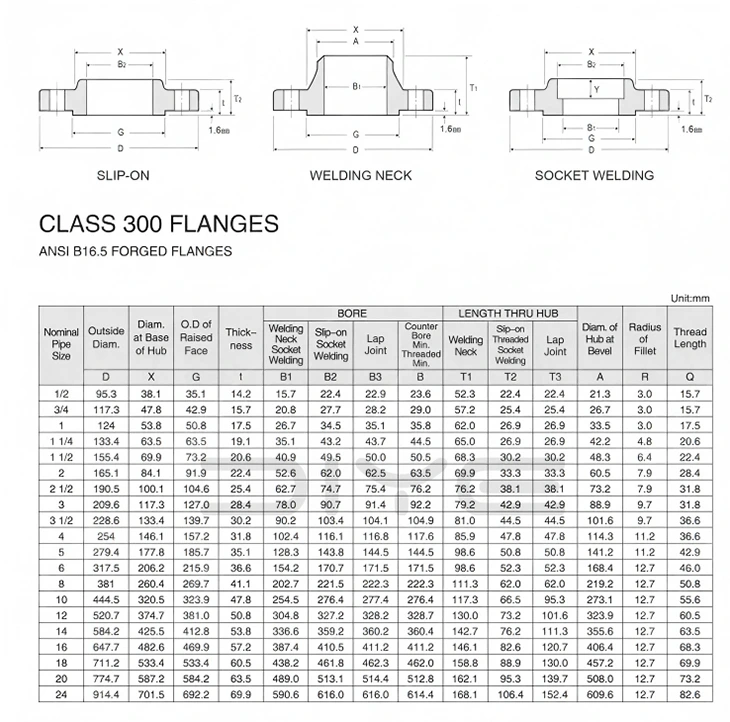

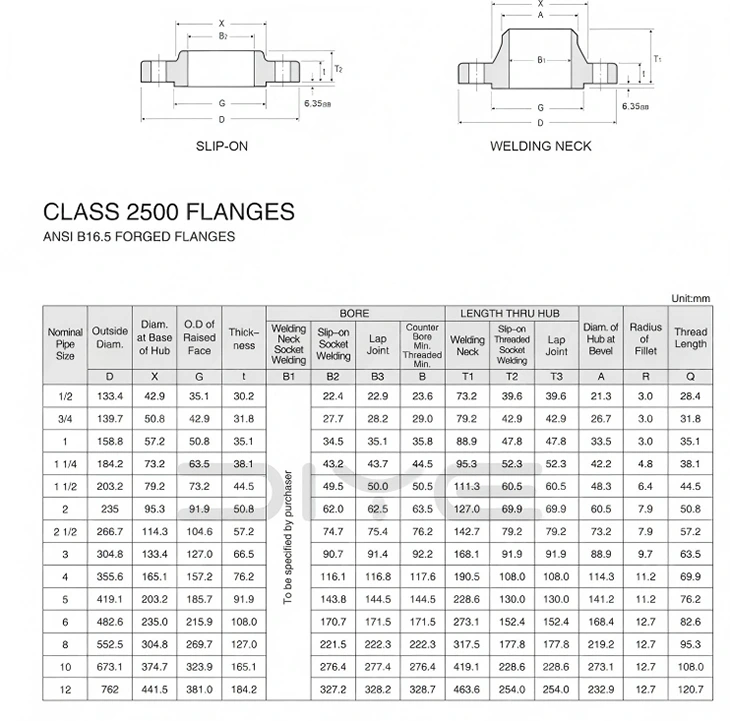

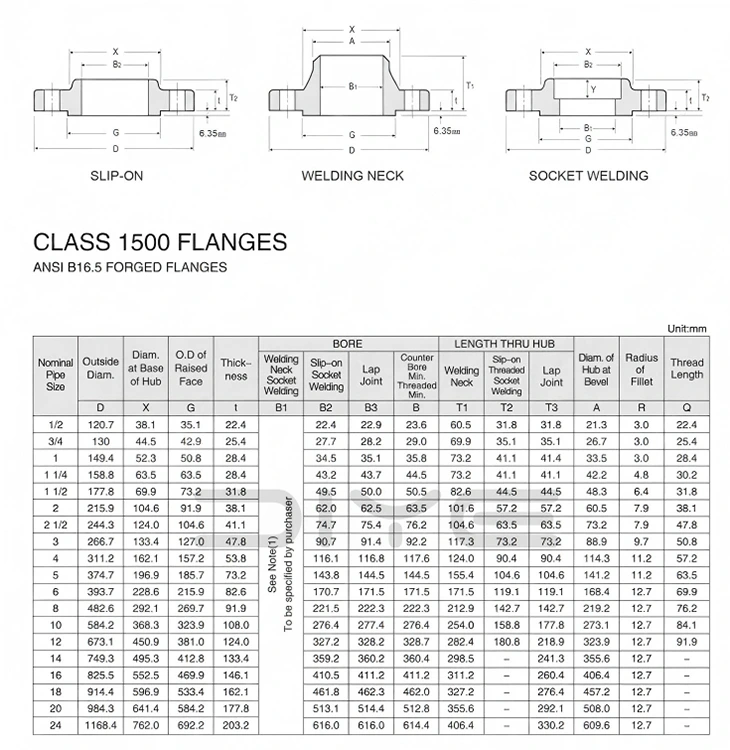

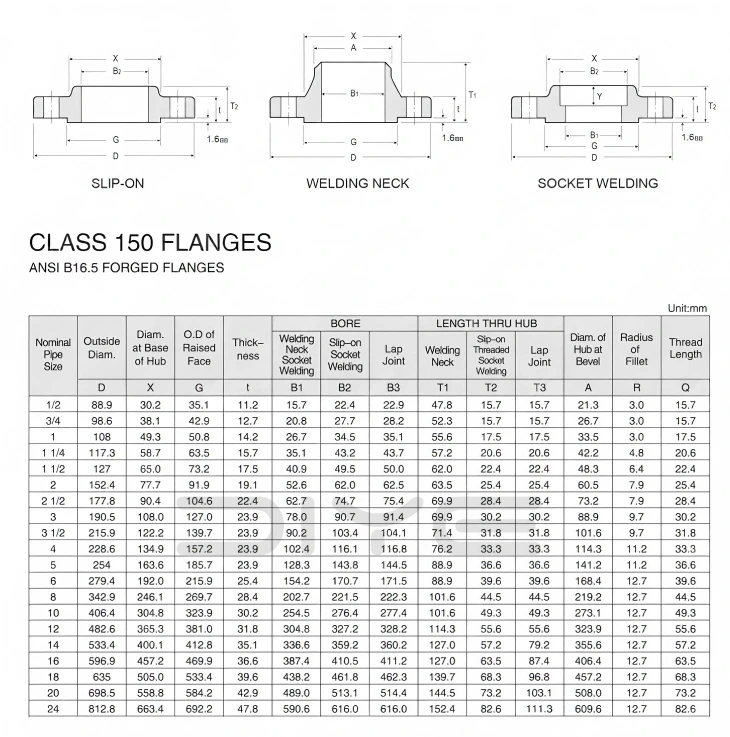

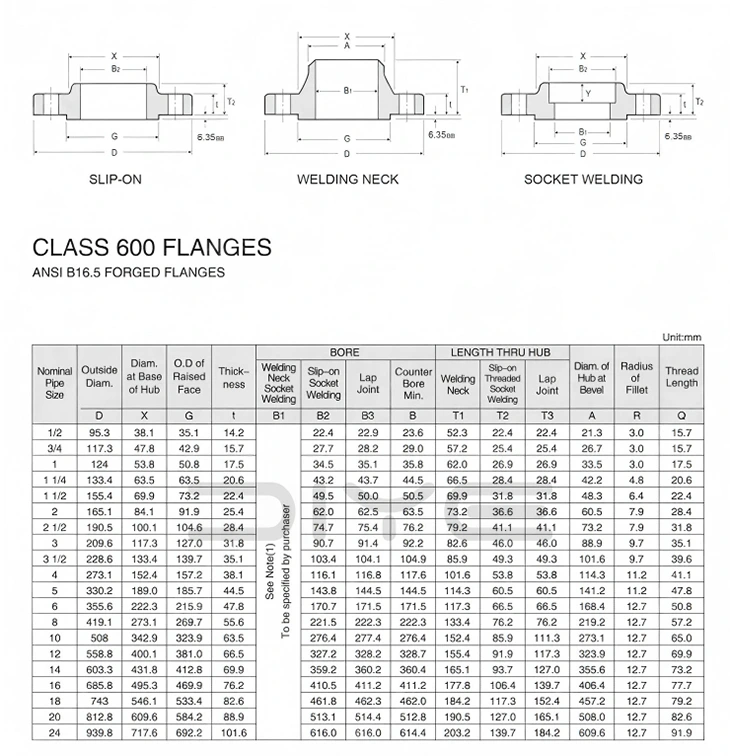

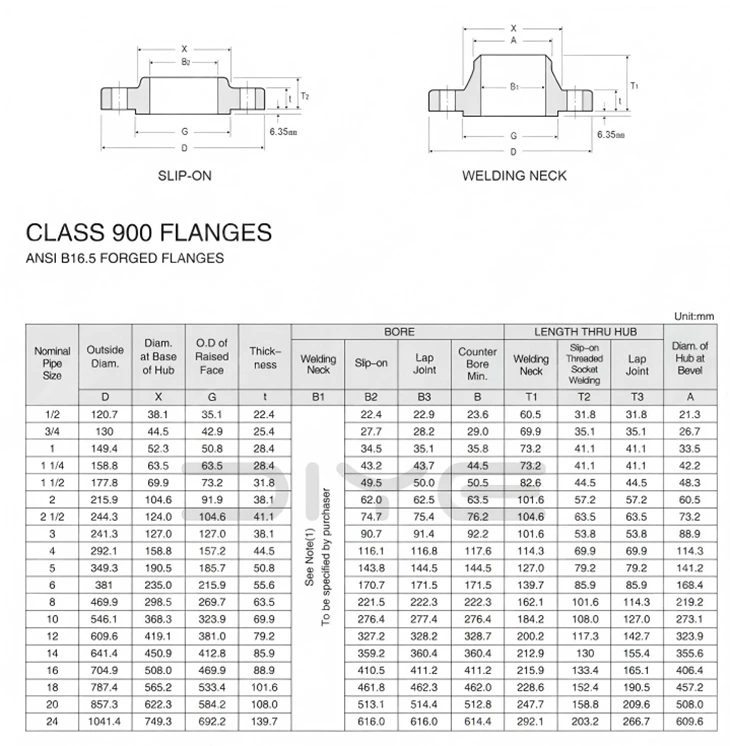

Parâmetros Técnicos
