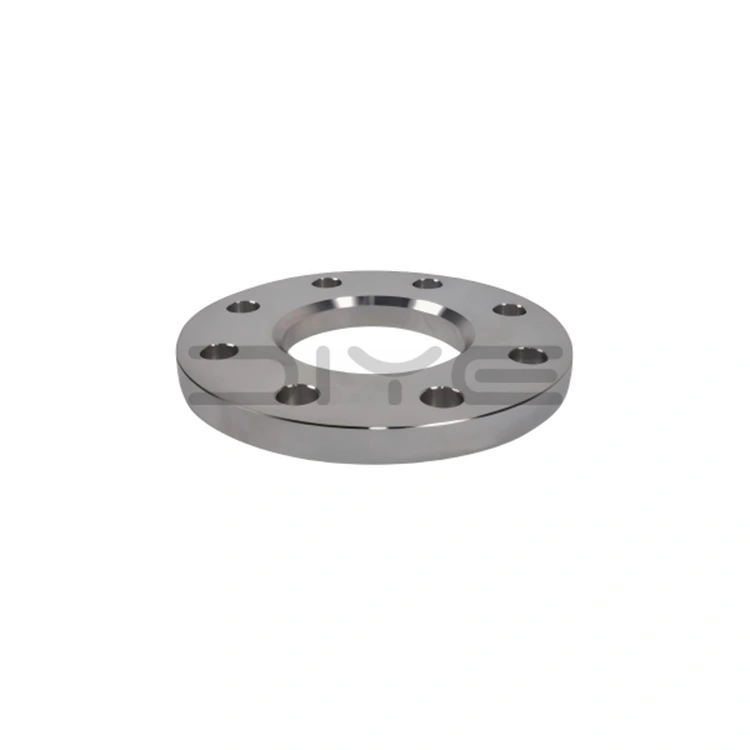

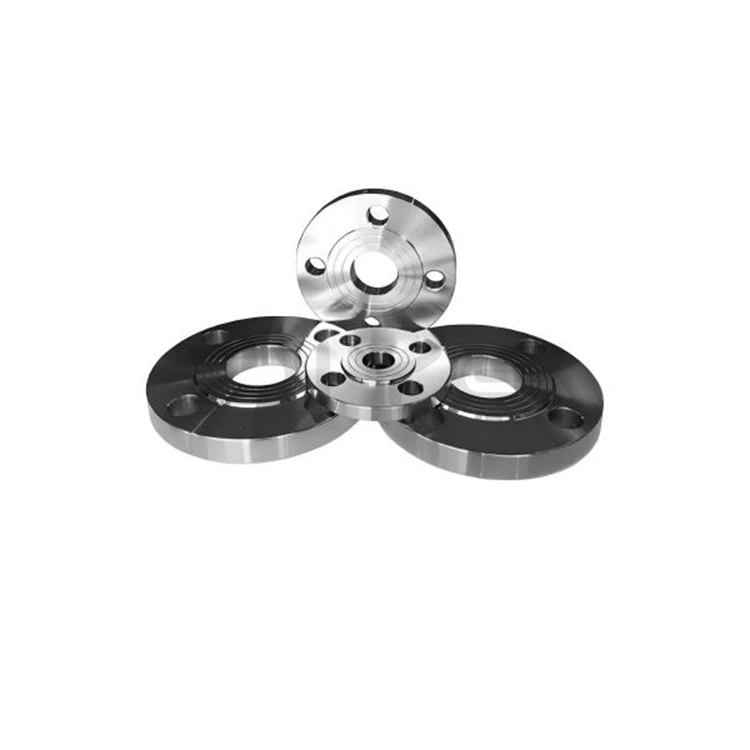

Flange GOST 12820-80

Nosso flange GOST 12820-80 é produzido com base em dois sistemas padrão GOST principais, formando um sistema técnico completo compatível com as especificações de dutos tradicionais russos e de próxima geração:

1. GOST 12820-80: Um padrão clássico específico para flanges deslizantes de aço de média e baixa pressão, adequado para PN 0,1–2,5MPa, DN10–1600, equipado principalmente com superfícies de vedação RF/FF, amplamente utilizado em tubulações convencionais municipais e industriais em geral.

2. GOST 33259-2015: Um novo padrão mestre universal que substitui o antigo padrão, cobrindo todas as classificações de pressão (PN1–250) e todos os tipos de flange, incluindo deslizamento, pescoço de solda, flange solto e flange cego, atendendo às necessidades de projetos diversificados e de alta pressão.

Parâmetros principais do produto

1. Faixa de pressão e diâmetro

- Pressão Nominal (PN): 6 níveis (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), abrangendo condições de operação de 0,1 a 2,5 MPa.

- Diâmetro nominal (DN): DN10–1600 (½"–64"), atendendo às especificações de tubulação industrial convencional.

2. Tipo de superfície de vedação

- Tipo Padrão: RF (Raised Face, Tipo 02) com linha d'água, rugosidade Ra≤3,2μm; FF (Flat Face, Tipo 01) nivelado com o plano do flange.

- Tipos opcionais: MFM (Raised Face), TG (Tongue & Groove), adequado para ambientes corrosivos/de alta pressão.

3. Seleção de materiais

Usa os principais padrões russos e materiais equivalentes internacionais, em conformidade com o padrão GOST 12816-80:

- Aço Inoxidável: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Aço Carbono: St20, St35; Aço de baixa liga: 16Mn.

Produção e Garantia de Qualidade

1. Controle de Produção

- A precisão dimensional, incluindo diâmetro externo, diâmetro interno, distância central do furo do parafuso, espessura e altura da superfície de vedação, segue estritamente as tabelas padrão;

- Processos avançados de usinagem CNC e forjamento garantem desempenho estável do produto e alta consistência.

2. Inspeção de qualidade

- Inspeção completa do item: inspeção visual, medição dimensional e teste hidrostático de pressão nominal de 1,5 vezes;

- Certificação completa: certificado de material GOST, certificação EAC e relatório de inspeção de qualidade são fornecidos para cada lote.

Cobertura do tipo flange:

1. 01: Flange de face plana (tipo de núcleo PL, GOST 12820-80)

2. 02: Flange de soquete (SO)

3. 03: Flange solto (LJ)

4. 04: Flange de topo solto (LJ)

5. 05: Flange de topo (WN, em conformidade com GOST 12821-80)

6. 06: Flange cego (BL)

Personalização e serviços de suporte:

1. Personalização não padrão: Tamanho, material e superfície de vedação podem ser personalizados de acordo com os desenhos do projeto;

2. Fornecimento completo: Fornece fixadores e vedações GOST correspondentes, simplificando o processo de aquisição e garantindo compatibilidade;

3. Adaptabilidade do mercado: Os produtos cumprem integralmente os padrões do mercado russo e da CEI, adequados para projetos de longo prazo e cooperação no comércio exterior.

O flange DIYE VALVE GOST 12820-80 combina fabricação profissional, conformidade com padrões e qualidade confiável, tornando-o o produto preferido para conexões de tubulações de baixa e média pressão nos mercados russo, CIS e Ásia Central. Aderimos aos princípios de qualidade em primeiro lugar e ao cliente em primeiro lugar, fornecendo fornecimento estável e suporte técnico aos nossos parceiros globais.

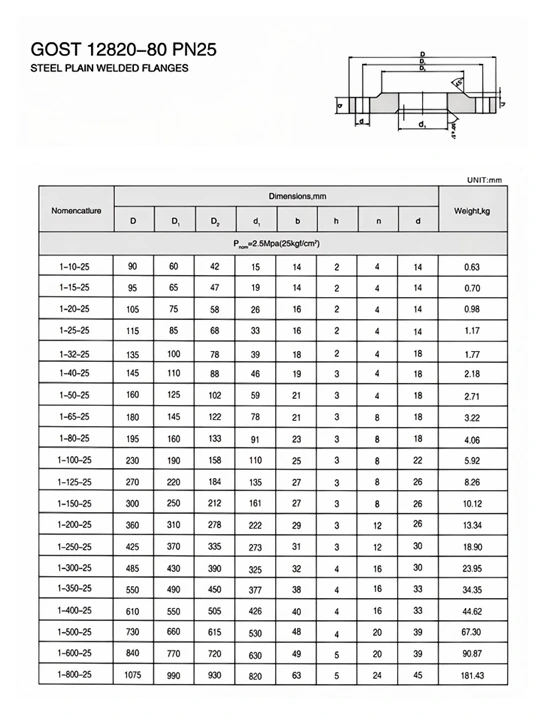

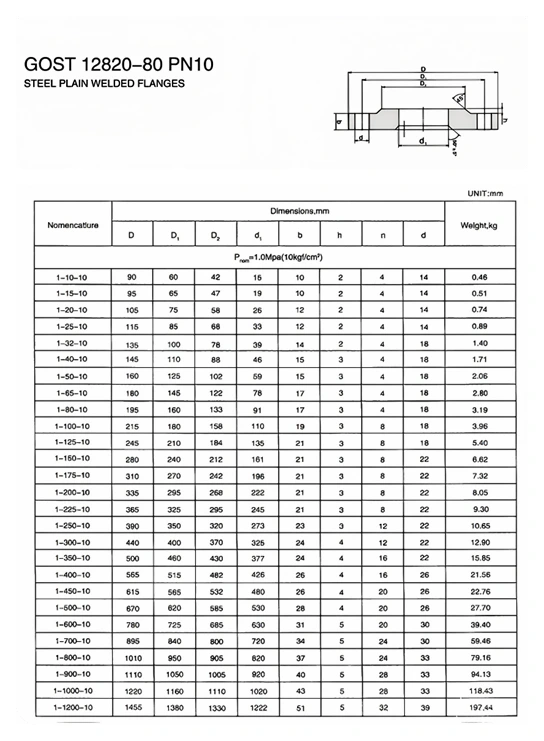

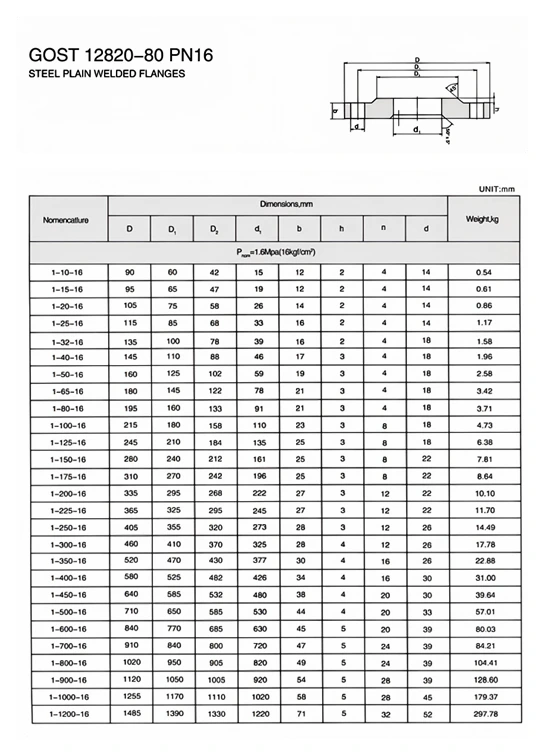

Especificações Técnicas

Perguntas frequentes

P: Quais são os padrões básicos comuns para flanges GOST 12820-80?

R: GOST 12820-80 é um padrão clássico antigo, especializado em flanges deslizantes de aço de média e baixa pressão; GOST 33259-2015 é uma nova versão do padrão mestre geral, substituindo totalmente o sistema antigo, cobrindo todos os níveis de pressão e todos os tipos de flanges, e encaixando-se em empresas russas modernas e projetos de certificação EAC.

P: Os dois padrões podem ser substituídos e acoplados um ao outro?

R: Os tamanhos convencionais são compatíveis, mas para alta pressão, superfície de vedação, espessura da parede e parâmetros do parafuso, GOST 33259-2015 prevalecerá; GOST 12820-80 pode ser usado para manutenção de equipamentos antigos, e o novo padrão de 2015 deve ser implementado para novos projetos de construção.

P: Como escolher entre flanges deslizantes GOST e flanges com pescoço soldado?

R: Os flanges deslizantes GOST 12820-80 são adequados para temperatura normal, média e baixa pressão, abastecimento geral de água e tubulações de drenagem/processo; Os flanges de pescoço de solda GOST 33259-2015 são resistentes a altas temperaturas e alta pressão, antivibração e usados ​​para petróleo e gás, indústria química, vapor principal e outras tubulações de alto risco.

P: Quais são os tipos de superfície de vedação comuns dos flanges GOST 12820-80?

A: RF (face elevada, a mais comumente usada), FF (face plana), MFM (face masculina-feminina), TG (face macho e fêmea), RJ (face articulada de anel, configuração de ponta do novo padrão, dedicada à vedação de metal de alta temperatura e alta pressão).

P: Quais tubulações e parafusos são compatíveis com os flanges GOST 12820-80?

R: É compatível com tubos de aço padrão GOST e parafusos e porcas especiais GOST. As juntas são selecionadas entre juntas de borracha padrão GOST, juntas em espiral e juntas de anel metálico. O conjunto completo de correspondência evita vazamentos.
