Seleção de grau de aço inoxidável para válvulas de gaveta

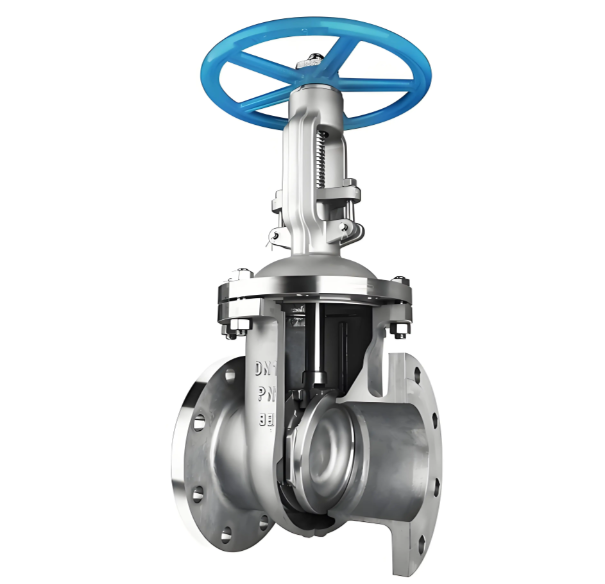

Seleção de grau de material paraVálvulas de gaveta de aço inoxidável A seleção do tipo de material para válvulas gaveta de aço inoxidável é determinada pelas características do meio, juntamente com as condições de serviço de temperatura e pressão. Três classes fundidas amplamente utilizadas estão listadas abaixo:

CF8 (aço inoxidável 304):Adequado para meios levemente corrosivos, como ácido nítrico diluído e ácidos orgânicos. Ele pode suportar temperaturas operacionais de até 400°C e oferece o desempenho mais econômico.

CF8M (aço inoxidável 316):Projetado para serviços moderadamente corrosivos, incluindo ácido sulfúrico diluído, ácido fosfórico e água do mar. Sua temperatura máxima de operação chega a 450°C; a adição de molibdênio melhora significativamente a resistência à corrosão por pites.

CF3M (aço inoxidável 316L com ultrabaixo teor de carbono):Preferido para montagens soldadas. Seu teor de carbono é mantido abaixo de 0,03%, o que evita efetivamente a corrosão intergranular nas zonas afetadas pelo calor da solda.

Para condições operacionais especiais, estão disponíveis classes alternativas:

CF8C (aço inoxidável 347):A adição de nióbio estabiliza o carbono e oferece excelente resistência à corrosão intergranular em alta temperatura.

CN7M (Liga 20):Especialmente formulado para serviços com ácido sulfúrico concentrado a quente.

Procedimento de seleção de série:

Confirme o tipo e a concentração da mídia do processo

Consulte os manuais de resistência à corrosão para verificar a compatibilidade com a corrosão dos graus candidatos

Definir parâmetros de temperatura e pressão de operação

Finalize a classe que atenda aos requisitos de corrosão e temperatura de pressão

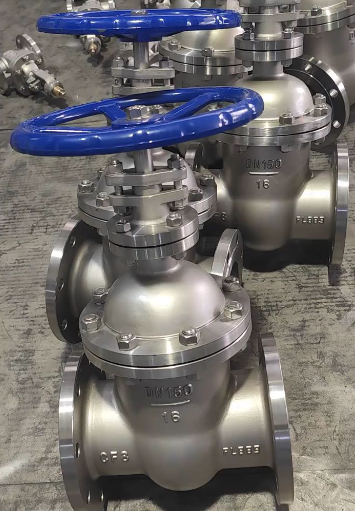

Características de fundição e usinagem deVálvulas de gaveta de aço inoxidávelA prática de fundição para válvulas gaveta de aço inoxidável difere substancialmente das válvulas gaveta de aço carbono.

O aço inoxidável apresenta menor fluidez do metal fundido em comparação com o aço carbono. A temperatura de vazamento deve ser aumentada em 50-80°C para atingir o preenchimento completo do molde; a temperatura excessiva, entretanto, causa estrutura de grão grosseiro e redução da resistência mecânica.

O aço inoxidável também apresenta encolhimento cerca de 1,5 vezes maior que o aço carbono. Risers maiores são, portanto, obrigatórios no projeto de sistemas de comporta para mitigar cavidades de retração severa. Formam-se incrustações de superfície mais duras durante a fundição, tornando a agitação e o desbaste mais trabalhosos.

Nas operações de usinagem, o aço inoxidável apresenta baixa usinabilidade e forte tendência ao endurecimento, o que acelera o desgaste da ferramenta. As contramedidas práticas incluem a adoção de ferramentas de corte de metal duro da série YG, a redução da velocidade de corte para 60-70% dos valores típicos do aço carbono e a aplicação de taxas de avanço mais altas para evitar a permanência da ferramenta em camadas superficiais endurecidas.

Deve ser dada especial atenção ao revestimento duro das superfícies de vedação. Coeficientes de expansão térmica incompatíveis entre o metal base de aço inoxidável e os depósitos de revestimento duro de Stellite podem induzir tensão residual e distorção dos componentes após a soldagem. Tratamento de superfície e passivação para válvulas de gaveta de aço inoxidável Apesar da resistência intrínseca à corrosão do aço inoxidável, o acabamento superficial adequado e a passivação permanecem críticos para uma vida útil confiável.

Tratamento de superfície interna:

Os caminhos de fluxo internos são limpos com jateamento para remover incrustações de fundição e areia residual. Os componentes são então tratados com solução passivante mista de ácido nítrico-fluorídrico. Este tratamento elimina a contaminação superficial por ferro livre e gera uma película passiva uniforme e densa de óxido de cromo de 2 a 5 nm de espessura — a barreira central que fornece proteção contra corrosão.

A qualidade da passivação é validada através do teste de mancha azul: a solução de teste (ferricianeto de potássio mais ácido nítrico) é aplicada na superfície. Um resultado aprovado não mostra nenhuma descoloração azul em 30 segundos; manchas azuis indicam contaminação residual por ferro livre.

Tratamento de superfície externa:

Normalmente, as válvulas gaveta de aço inoxidável não requerem revestimento externo de pintura graças à boa resistência à corrosão atmosférica. Quando as especificações do projeto exigem marcação pintada, um primer epóxi deve ser aplicado primeiro para superar a má adesão da tinta em superfícies lisas de aço inoxidável, seguido pela aplicação do acabamento.

As faces de vedação do flange são revestidas com graxa antiferrugem para proteção temporária durante o transporte e armazenamento, evitando manchas de ferrugem na superfície que comprometeriam o desempenho da vedação.
