Válvula esfera flangeada de duas peças: princípios estruturais, regras de instalação e limitações de aplicação

A maioria das falhas no local e erros de seleção em sistemas de fluidos industriais decorrem de uma compreensão superficial das características da válvula. Muitos profissionais de engenharia consideram as válvulas de esfera de flange de duas peças como componentes on-off comuns, ignorando suas compensações estruturais, limites de suporte de pressão e lógica de instalação inerente. Em comparação com válvulas de esfera de peça única que não possuem resistência à pressão e válvulas de esfera de três peças com altos custos de manutenção, as válvulas de esfera de flange de duas peças oferecem o equilíbrio ideal entre resistência estrutural, eficiência de custos e estabilidade operacional para aplicações industriais em geral. No entanto, o seu design estrutural único apresenta limites de instalação claros e condições de trabalho aplicáveis. Na maioria dos casos, defeitos comuns como vazamento, emperramento e danos ao corpo da válvula não são causados ​​por problemas de qualidade do produto, mas por instalação inadequada e condições de trabalho incompatíveis.Este artigo analisa tutoriais básicos fragmentados e estereótipos do setor. Ele conduz uma análise aprofundada de válvulas esfera de flange de duas peças desde a essência estrutural, lógica de instalação vertical e horizontal, diretrizes de operação padrão, cenários de aplicação proibidos e perguntas frequentes, fornecendo referências práticas e profissionais para projeto de tubulações, instalação em campo e manutenção diária.

1. O que é uma válvula esférica flangeada de duas peças?

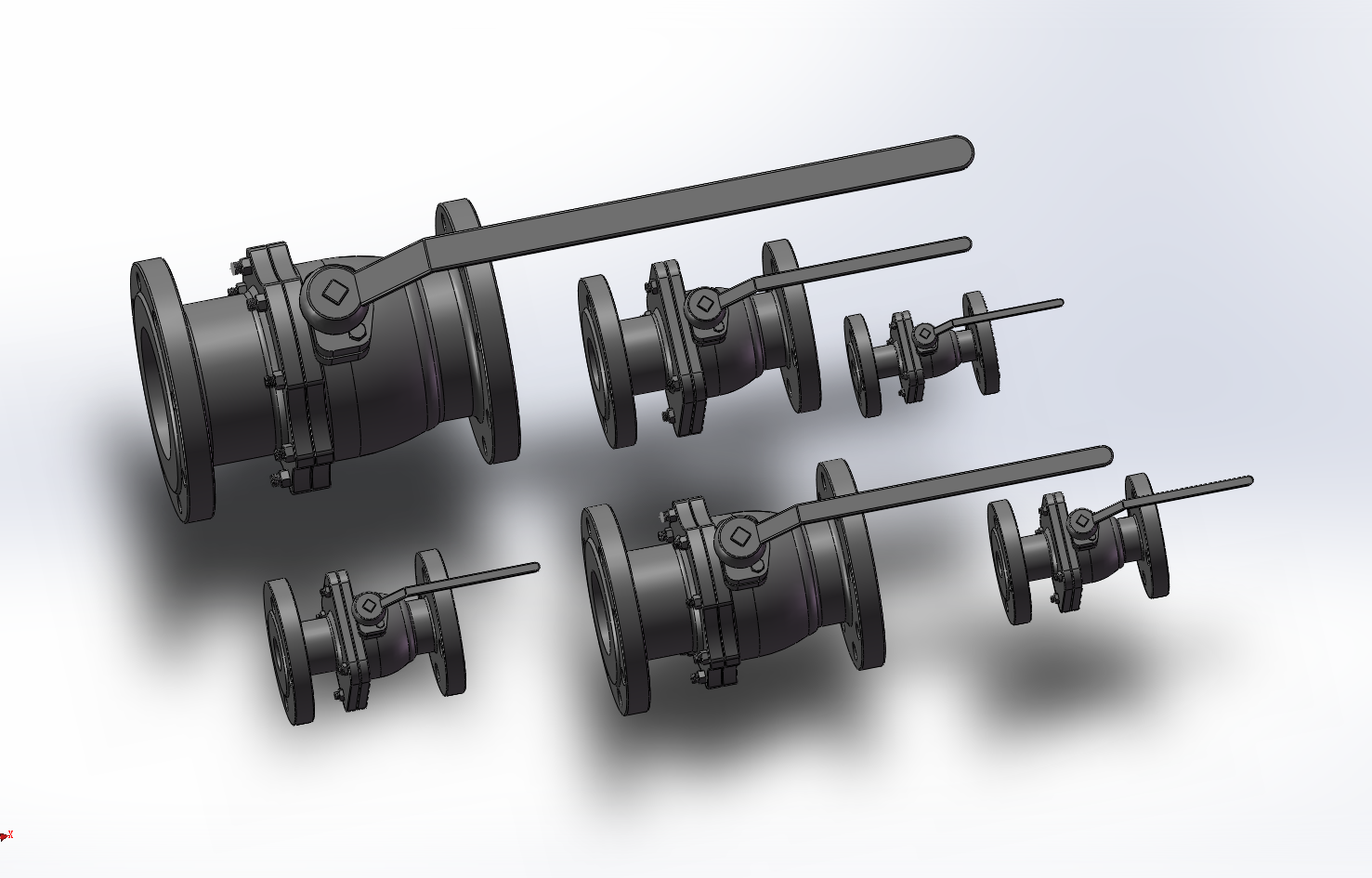

Uma válvula de esfera com flange de duas peças apresenta um corpo de válvula dividido em duas seções e uma estrutura de conexão de flange integrada. É montado por um corpo de válvula principal e um castelo, fixado com parafusos de alta resistência e equipado com componentes internos de precisão, incluindo esferas, sedes de válvula e conjuntos de vedação da haste. Ocupando uma posição intermediária entre válvulas de esfera de uma peça e de três peças, ela serve como a válvula padrão principal para engenharia civil, indústria leve, química geral e sistemas de fluidos municipais. Muitos engenheiros confundem os três tipos de válvulas de esfera devido à falta de compreensão aprofundada de suas compensações estruturais. As válvulas esfera de peça única são de baixo custo, com estruturas de fundição integrais, mas com resistência à pressão limitada e quase nenhuma manutenção. As válvulas esfera de três peças suportam a desmontagem em linha e a substituição de componentes, ideais para condições de trabalho adversas, mas com custos gerais mais elevados. O design de duas peças preenche perfeitamente a lacuna do mercado. Ele mantém a estanqueidade confiável e a rigidez estrutural das válvulas divididas, compensa o defeito de pressão das válvulas integrais e evita a complexa estrutura de desmontagem das válvulas de três peças. Em termos de posicionamento de engenharia, não é uma válvula profissional para condições extremas de trabalho, mas uma solução padronizada e econômica para a maioria dos sistemas de fluidos em geral. Ela adota um design de fluxo de porta completa com comutação rápida de 90 graus e desempenho de vedação bidirecional. Compatível com água, óleo, gás convencional e meios pouco corrosivos, abrange graus de pressão de PN16 a PN40. Com operação estável e baixas taxas de falhas, é altamente adequado para tubulações padronizadas que exigem operação contínua de longo prazo e manutenção pouco frequente.

2. Uma válvula esférica flangeada de duas peças pode ser instalada verticalmente?

A instalação vertical de válvulas esfera com flange de duas peças tem sido um tema controverso na construção industrial. A conclusão prática é clara: a instalação vertical é viável, mas não universalmente aplicável, com restrições estritas às condições de trabalho e métodos de instalação, o que é uma das armadilhas mais negligenciadas no local. Diferentemente das válvulas de retenção dependentes da gravidade, as válvulas de esfera de duas peças dependem da vedação pré-apertada da sede da válvula e da rotação da esfera para realizar a abertura e o fechamento. Teoricamente, tanto a instalação horizontal como a vertical são estruturalmente aceitáveis. No entanto, a montagem vertical amplifica riscos ocultos, como sedimentação média e desvio de tensão da haste, prejudicando diretamente a estabilidade da vedação e a vida útil. A instalação vertical funciona perfeitamente para meios limpos, incluindo água pura, água limpa e gás convencional sob temperatura normal e baixa pressão, sem impacto na estabilidade operacional. Para meios contendo sedimentos, partículas sólidas, alta viscosidade ou fácil cristalização, a instalação vertical não é recomendada. As impurezas depositar-se-ão continuamente na parte inferior do corpo da válvula vertical, desgastando a superfície da sede da válvula de precisão e causando bloqueio da esfera, micro fugas e comutação irregular - problemas raramente observados em válvulas instaladas horizontalmente. Além disso, existe uma regra inquebrável para a instalação vertical: a haste da válvula nunca deve ser montada para baixo. Os volantes e atuadores devem estar voltados para cima ou para os lados. A instalação descendente leva ao acúmulo de meio residual e impurezas na área da gaxeta da haste, causando corrosão gradual, vazamento externo e perigos ocultos irreparáveis.

3. Diretrizes básicas de instalação para válvulas esfera com flange de duas peças

Mais de 80% das falhas de válvulas em estágio avançado resultam de instalação fora do padrão e não de defeitos de qualidade. A instalação profissional concentra-se na eliminação de tensões na tubulação, desvios de vedação e riscos de impacto médio, em vez de simplesmente alinhar furos e parafusos de fixação. A seguir estão as principais diretrizes de operação verificadas em campo.

3.1 Pré-tratamento da tubulação para evitar abrasão oculta

Purgue e lave completamente toda a tubulação antes da instalação para remover escória de soldagem, ferrugem, detritos de corte e outras partículas duras. A sede da válvula das válvulas esféricas de duas peças adota uma estrutura de vedação espelhada de alta precisão. Pequenas impurezas duras causarão arranhões irreversíveis e microvazamento permanente, que é a principal causa de falha de curto prazo de novas válvulas.

3.2 Alinhamento do Flange com Tensão Zero

Nunca puxe ou aperte as tubulações com força para alinhar os furos do flange. O corpo rígido da válvula de duas peças é propenso a microdeformações sob tensão forçada. Quando a pressão do sistema flutua, o corpo da válvula deformado sofrerá falhas de vedação ou até mesmo rachaduras. Garanta o encaixe natural das superfícies do flange e a colocação centralizada da junta para distribuição uniforme da pressão.

3.3 Aperto diagonal e gradual dos parafusos

Aperte os parafusos do flange na diagonal e em vários estágios, em vez de apertar um lado completamente de uma só vez. A compressão assimétrica causa tensão desequilibrada na junta e deformação do microflange, levando a um problema comum no local: nenhum vazamento sob baixa pressão, mas infiltração óbvia sob alta pressão.

3.4 Teste de pressão de curso completo após a instalação

Não coloque a válvula em operação formal imediatamente após a instalação. Realize testes de pressão nos estados totalmente aberto e totalmente fechado para verificar o desempenho da vedação e verificar se há emperramento ou falhas emperradas induzidas por estresse, eliminando antecipadamente riscos potenciais.

3.5 Reservar espaço suficiente para operação e manutenção

Reserve espaço suficiente ao redor das hastes das válvulas, volantes e atuadores elétricos ou pneumáticos. O espaço bloqueado dificultará a operação diária de comutação e a manutenção de rotina posterior.

4. Cenários de instalação estritamente proibidos

Embora as válvulas esfera com flange de duas peças apresentem estabilidade universal e vantagens de custo, elas têm limitações estruturais inerentes. A aplicação inadequada em cenários específicos levará a desgaste irreversível e riscos potenciais à segurança, que são tabus claros de engenharia.

4.1 Linhas de produção contínua que requerem manutenção frequente

A estrutura aparafusada de duas peças não suporta a substituição em linha de peças de desgaste internas. Quando as sedes ou vedações das válvulas estiverem desgastadas, toda a válvula deverá ser removida e a tubulação desconectada para manutenção. Não é aplicável a cenários de produção contínua de 24 horas por dia que exigem limpeza regular e substituição de peças, onde as válvulas de esfera de três peças são a única opção viável.

4.2 Condições de Trabalho com Meios Particulados, Cristalinos ou de Alta Viscosidade

Ao contrário das válvulas de três peças que suportam desmontagem e limpeza rápidas, as válvulas de duas peças não podem ser facilmente desmontadas para limpar depósitos internos. A operação de longo prazo com meios impuros causará abrasão contínua da superfície de vedação e bloqueio da esfera, aumentando drasticamente a probabilidade de falha.

4.3 Tubulações com golpe de aríete severo e flutuações de pressão frequentes

A estrutura dividida em duas peças tem menor resistência ao impacto em comparação com válvulas integrais e válvulas reforçadas de três peças. O impacto repetido do golpe de aríete e as mudanças drásticas de pressão afrouxarão os parafusos de fixação e atenuarão a força de pré-aperto da vedação, resultando em vazamento persistente do meio.

4.4 Regulamento de limitação de longo prazo

As válvulas esfera com flange de duas peças são projetadas estritamente para controle liga-desliga, em vez de serviço de estrangulamento. A operação semiaberta de longo prazo causará desgaste médio em alta velocidade na sede da válvula, desgastando rapidamente a camada de vedação do espelho e causando vazamento irreversível. Ele permite apenas o ajuste instantâneo do fluxo, não o estrangulamento contínuo.

4.5 Instalação fora do padrão em cenários à prova de explosão

Para meios inflamáveis ​​e explosivos, a omissão de dispositivos de eliminação de estática ou a instalação de hastes para baixo causará acúmulo de estática e deposição de meio, trazendo sérios riscos de explosão e incêndio.5. Perguntas frequentes sobre duas peças

5. Perguntas frequentes sobre a instalação da válvula esférica flangeada de duas peças

Q1: Qual método de instalação oferece maior vida útil, vertical ou horizontal?

Para meios limpos e sem impurezas, a postura de instalação tem pouco impacto na vida útil. Para meios propensos a sedimentos, a instalação horizontal é muito mais estável. Evita efetivamente a deposição de impurezas internas e reduz o desgaste da superfície de vedação, tornando-o a solução preferida para condições de trabalho complexas.

Q2: Por que as válvulas vazam apenas sob alta pressão, mas não em baixa pressão após a instalação?

Mais de 90% dessas falhas são causadas por aperto irregular dos parafusos, deslocamento da junta e tensão não liberada na tubulação. Os desvios estruturais são insignificantes sob baixa pressão, mas amplificados sob alta pressão, levando à falha da vedação. O problema pode ser resolvido reapertando os parafusos na diagonal e eliminando a tensão na tubulação.

Q3: As válvulas de esfera com flange de duas peças podem combinar com atuadores automáticos?

Sim. As válvulas esféricas flangeadas de duas peças de plataforma alta padrão são totalmente compatíveis com atuadores elétricos e pneumáticos. Eles suportam controle automático remoto e são opções econômicas para tubulações de fluidos automatizadas.

Q4: O que causa o travamento de válvulas recém-instaladas?

As causas comuns incluem arranhões na superfície de vedação causados ​​por impurezas na tubulação, microdeformação causada por alinhamento forçado do flange e falta de operação experimental de alívio de pressão. Estes são erros típicos de instalação e não problemas de qualidade do produto.

Q5: Como escolher entre válvulas esféricas flangeadas de duas e três peças?

Selecione válvulas esfera de duas peças para condições de trabalho convencionais com baixa frequência de manutenção e demandas de controle de custos. Escolha válvulas esfera de três peças para ambientes corrosivos agressivos, meios facilmente sujos e sistemas de produção contínua que exigem manutenção em linha. Não há superioridade absoluta entre os dois – apenas adequação baseada em cenários.

Conclusão

O principal valor da engenharia das válvulas esfera com flange de duas peças reside em sua excelente adaptabilidade à maioria dos cenários gerais de fluidos industriais. Com estrutura estável, desempenho maduro e custos controláveis, eles se tornaram componentes básicos e essenciais dos dutos industriais modernos. A maioria das falhas de válvulas são atribuídas à incompatibilidade das condições de trabalho e à instalação fora do padrão, em vez de defeitos inerentes ao produto. Uma compreensão completa de suas compensações estruturais, limites de instalação e tabus de aplicação ajuda os engenheiros a evitar erros de instalação estereotipados, maximizar a estabilidade operacional a longo prazo, reduzir os custos gerais de manutenção e, finalmente, realizar uma operação segura, eficiente e sustentável de sistemas de fluidos industriais.
