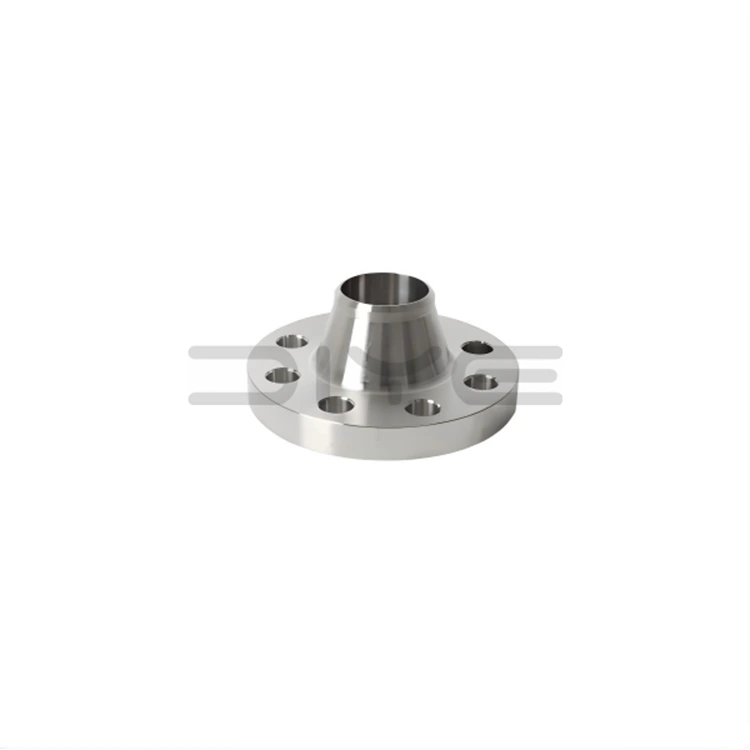

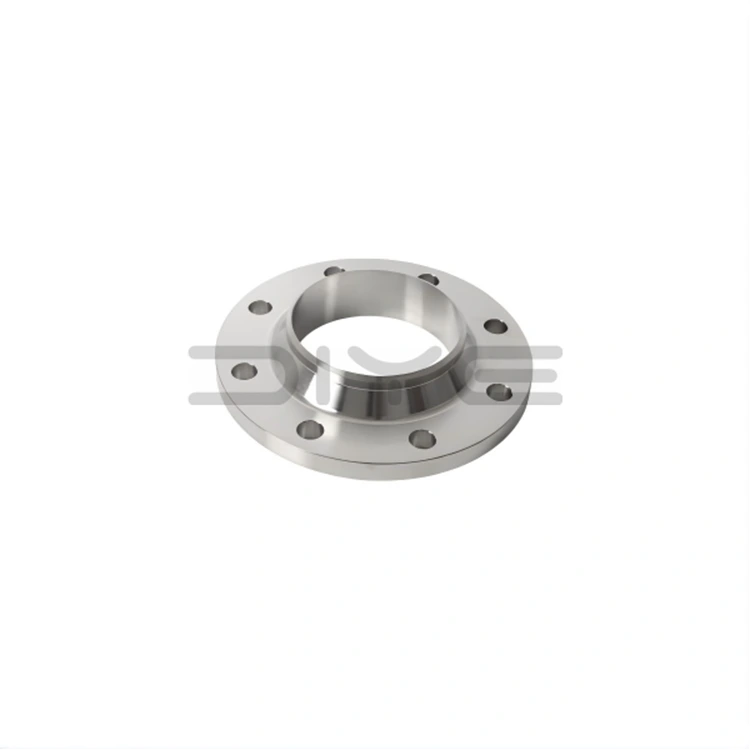

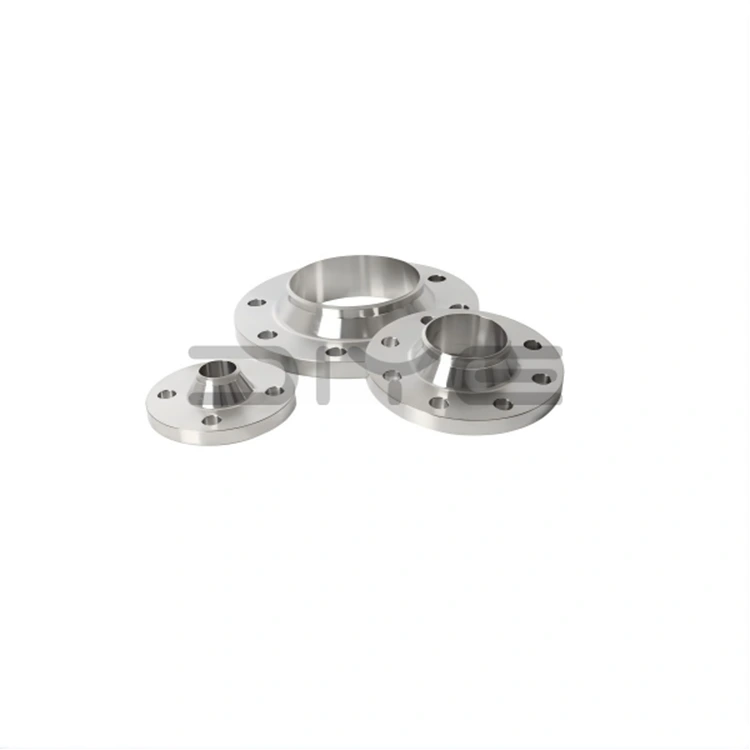

Flange de pescoço de solda ANSI B16.5

Cada flange de pescoço de solda DIYE VALVE ANSI B16.5 passa por testes rigorosos, incluindo inspeção dimensional, verificação de material, teste ultrassônico e teste de pressão, garantindo total conformidade com ANSI B16.5 e padrões internacionais de qualidade. Nosso processo de produção verticalmente integrado, desde matérias-primas até produtos acabados, garante qualidade consistente do produto, rastreabilidade e desempenho confiável em diversas aplicações críticas.

Design e Estrutura

1. Conformidade com os padrões: Totalmente compatível com os padrões ANSI/ASME B16.5, cobrindo classificações de pressão de 150 a 2500 e diâmetros nominais (NPS) de 1/2 polegada a 24 polegadas, com suporte para projetos personalizados de grande diâmetro.

2. Construção Forjada Integral: Os flanges de pescoço de solda ANSI B16.5 apresentam um design longo, cônico e de pescoço alto com um arco de transição suave, forjado a partir de materiais de padrão americano de alta qualidade, incluindo aço carbono A105, aço inoxidável F304/F316L e liga de aço.

3. Superfícies de vedação de precisão: Face elevada padrão (RF), face de junta de anel (RJ) e superfície áspera de face (MFM) são usinadas usando usinagem CNC para garantir um ajuste perfeito da junta e desempenho livre de vazamentos.

4. Conexão de solda de topo: projetada para soldagem de topo com penetração total em tubulações, garantindo transferência de tensão perfeita e eliminando a concentração de tensão na parte inferior do cubo.

Principais vantagens

1. Excepcional resistência à temperatura e pressão: Especialmente projetado para suportar ciclos térmicos severos, alta pressão, vibração e deformação térmica, adequado para os ambientes de trabalho mais exigentes.

2. Vedação Permanentemente Estável: Juntas soldadas robustas e superfícies de vedação usinadas com precisão fornecem uma vedação permanente e livre de manutenção, crucial para ambientes com meios perigosos e tóxicos.

3. Rigidez estrutural superior: O design de pescoço alto dos flanges de pescoço de solda ANSI B16.5 oferece excelente rigidez, resistência à deformação e resistência à fadiga, garantindo longa vida útil sob carregamento cíclico.

4. Inspecionável e confiável: Soldas de penetração total permitem testes não destrutivos (NDT), garantindo que a qualidade do produto atenda aos rigorosos padrões da indústria.

5. Especificações abrangentes e fornecimento estável: A produção interna garante amplo estoque, entrega pontual e a capacidade de fornecer produtos com boa relação custo-benefício para clientes globais.

Aplicações Industriais

Os flanges de pescoço de solda ANSI B16.5 da VÁLVULA DIYE são o produto padrão preferido para os seguintes cenários de aplicação principais:

1. Indústria de Petróleo e Gás: Oleodutos, refinarias e plataformas offshore.

2. Indústria Química: Sistemas de alta temperatura, alta pressão e meios corrosivos.

3. Indústria de geração de energia: tubulações de vapor, circuitos de caldeiras e sistemas auxiliares de usinas de energia.

4. Vasos de pressão: Tanques de armazenamento, reatores e equipamentos de processo que exigem a mais alta integridade.

5. Tubulação de Alta Integridade: Sistemas para transporte de fluidos inflamáveis, explosivos e altamente tóxicos.

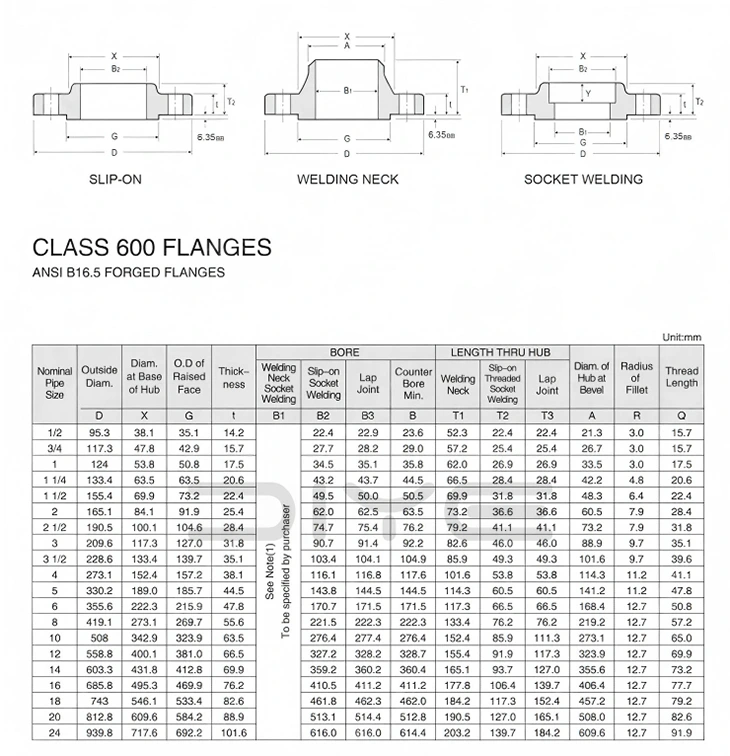

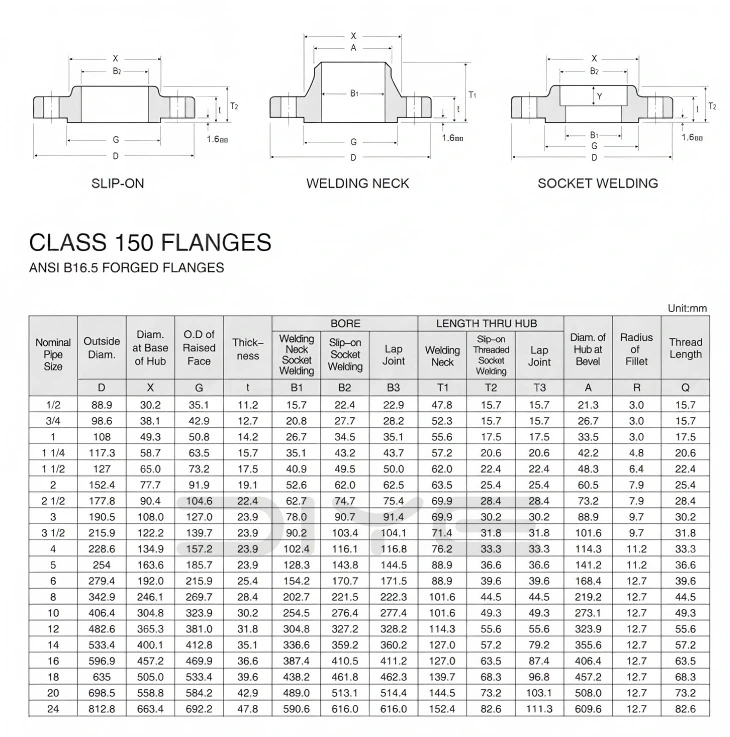

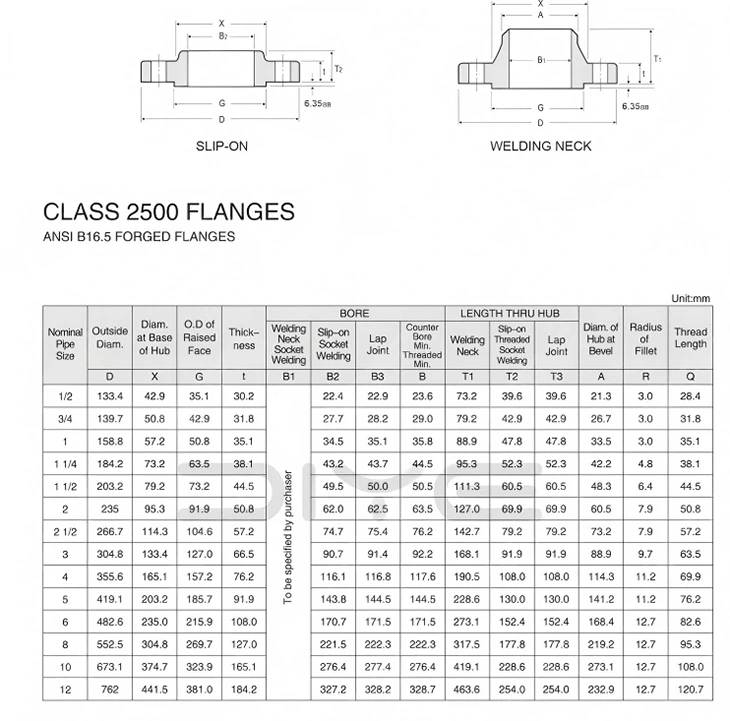

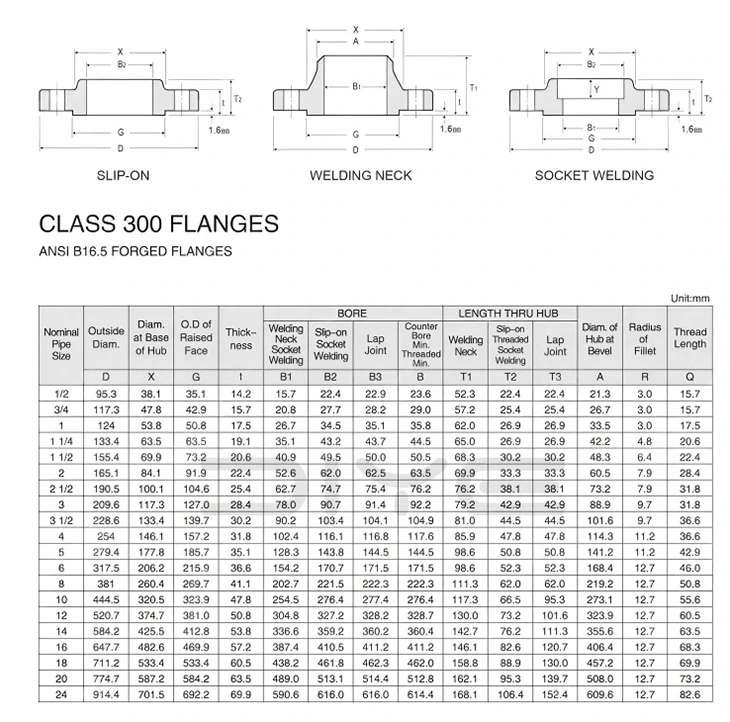

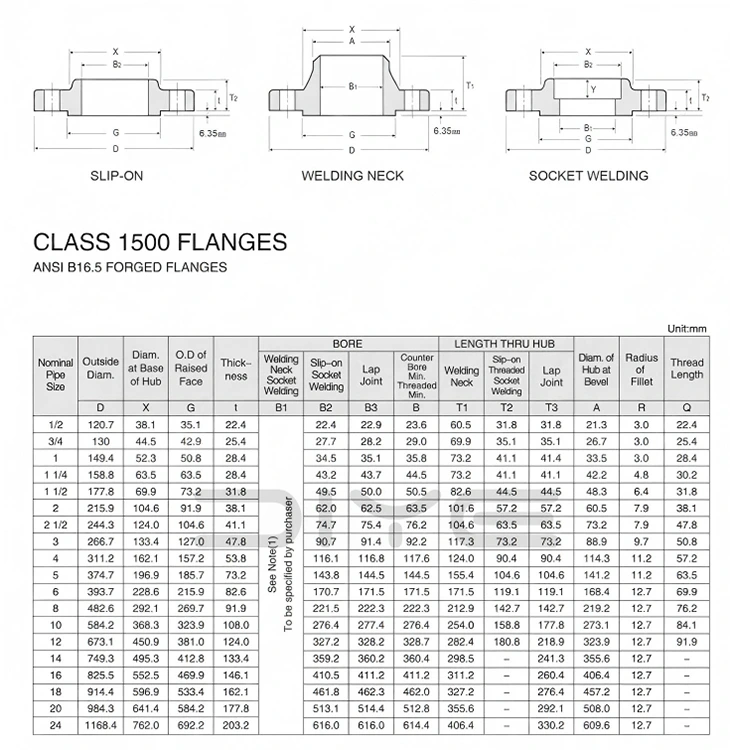

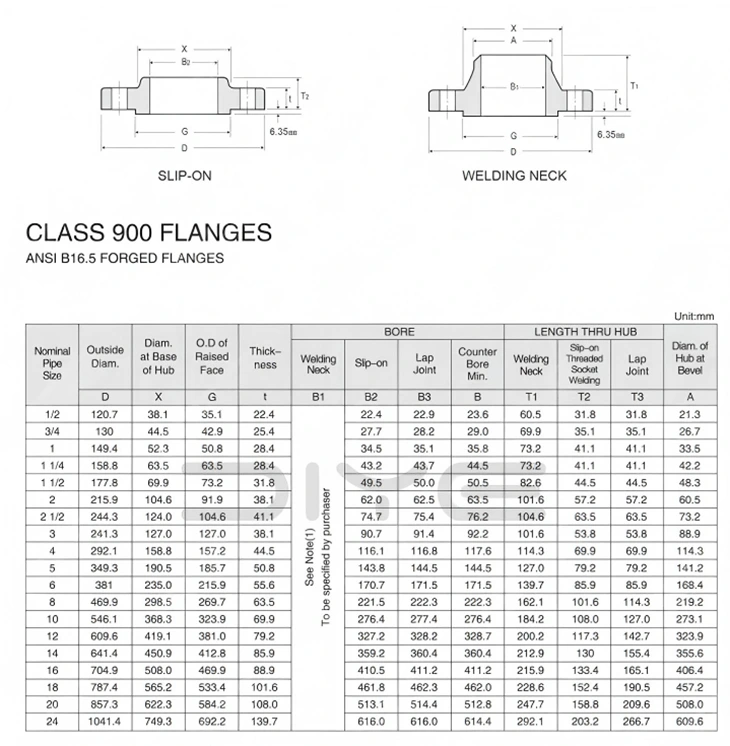

Parâmetros Técnicos

Perguntas frequentes

P: A classe de flange padrão americano e o PN padrão chinês podem ser trocados?

R: Eles não podem ser trocados diretamente. Classe refere-se à classificação de pressão padrão americano, que é diferente do sistema de pressão nominal PN. O diâmetro externo, os furos dos parafusos e as dimensões da superfície de vedação não correspondem e misturá-los e conectá-los é estritamente proibido.

P: O que é NPS em flanges padrão americano? Como isso corresponde ao DN?

R: NPS refere-se ao diâmetro nominal padrão americano (polegadas). Por exemplo, NPS2 = DN50. Isto é apenas para referência. Durante a instalação e o pedido, a classe NPS + deve ser seguida rigorosamente e não se pode confiar apenas no DN.

P: Quais são as diferenças entre os flanges WN e SO?

A: Flange de solda de pescoço WN: Forjamento de pescoço longo, soldagem de penetração total, resistente a altas temperaturas e alta pressão, resistente à vibração, usado para tubulações principais, vasos de pressão, meios inflamáveis ​​e explosivos;

Flange de solda de topo sem pescoço: soldagem de plugue de pescoço curto, instalação simples, baixo custo, adequado apenas para média e baixa pressão, temperatura normal, tubulações de processo comuns.

P: Que tipo de tubo de aço deve ser usado com flanges padrão americano?

R: O aço carbono usa tubo sem costura padrão americano ASTM A106 / A53; O aço inoxidável utiliza tubos da série ASTM A312.
