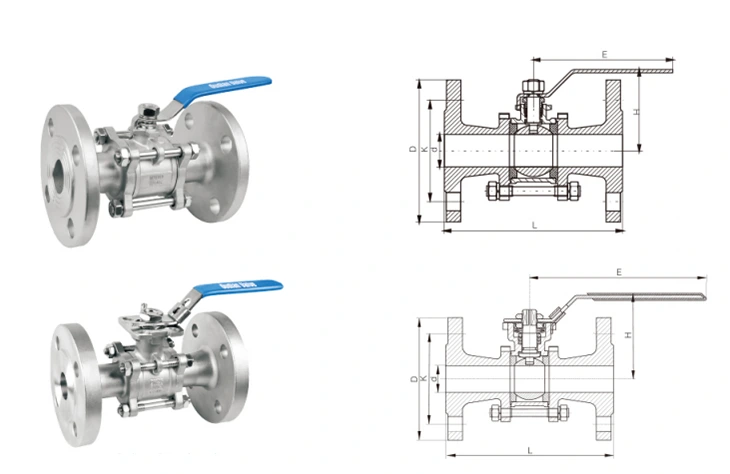

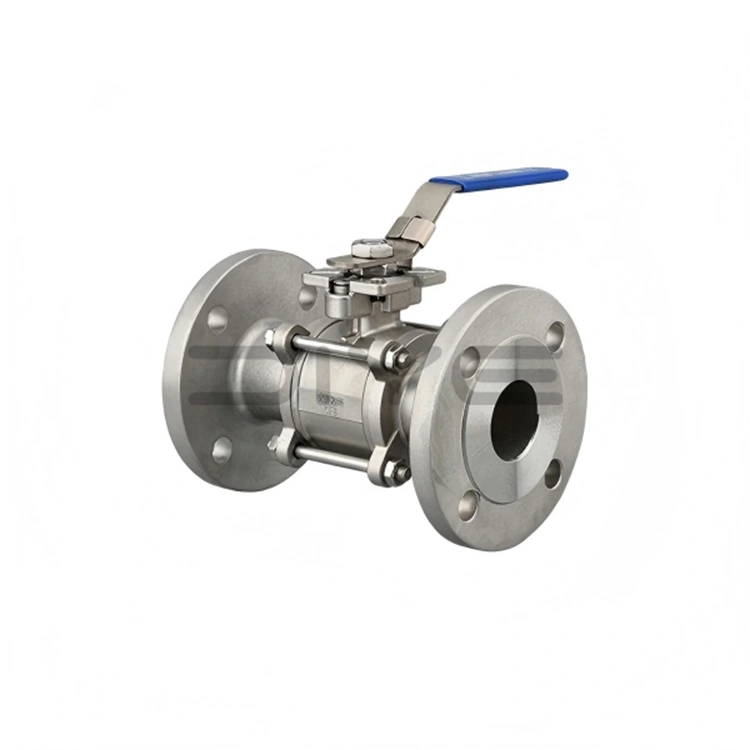

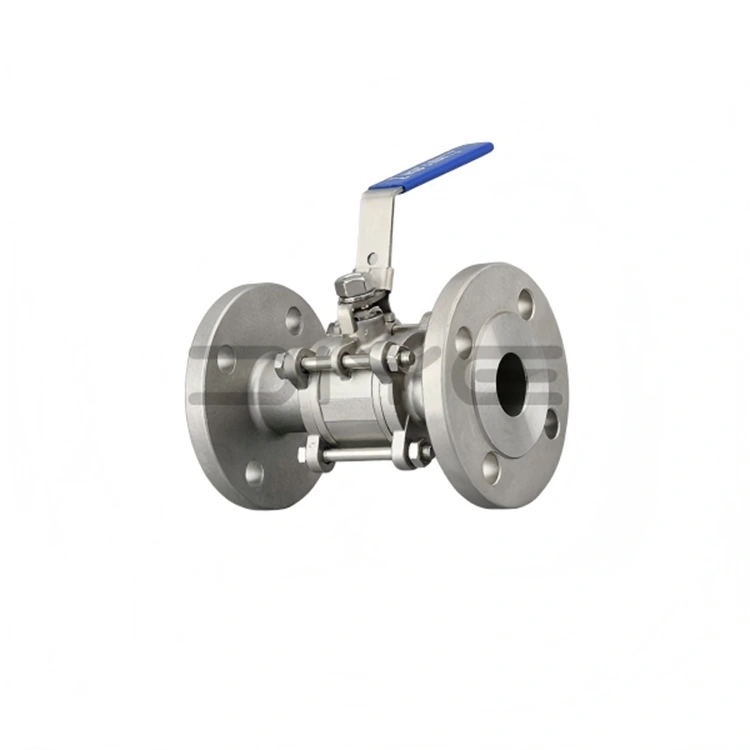

Válvula de esfera de flange de 3 unidades com almofada de montagem

Nossa válvula esférica flangeada de 3 unidades com almofadas de montagem foi projetada para montagem direta do atuador e manutenção em linha. O corpo principal é construído em aço inoxidável 304 ou 316L (aço fundido está disponível para aplicações específicas), apresentando uma estrutura de corpo de válvula de três peças aparafusada e um design de plataforma alta em conformidade com os padrões ISO 5211. Ele suporta controle de automação pneumático/elétrico e está em conformidade com os padrões de flange GB (Padrão Nacional Chinês), ANSI (Padrão Americano) e DIN (Padrão Alemão). Um sistema abrangente de controle de qualidade garante um desempenho consistente em todos os lotes de produção.

Principais vantagens estruturais

1. Estrutura destacável de três peças

- Composto por um corpo de válvula esquerdo, um corpo de válvula direito e um corpo de válvula intermediário (incluindo um núcleo esférico e conjunto de haste), fixados com parafusos.

- A manutenção online é possível sem desmontar completamente a válvula da tubulação. Basta afrouxar os parafusos, remover o corpo intermediário da válvula e remover rapidamente o núcleo esférico, as vedações e outros componentes internos para facilitar a limpeza, manutenção e substituição de peças vulneráveis.

- A distribuição distribuída de tensão aumenta a resistência geral do corpo da válvula, tornando-a adequada para operação de tubulações de média e alta pressão e evitando efetivamente a deformação e vazamento do corpo da válvula.

- Reduz o tempo de inatividade para manutenção e diminui os custos de manutenção, tornando-o particularmente adequado para condições operacionais complexas que exigem manutenção frequente.

2. Estrutura de haste de alta plataforma em conformidade com o padrão ISO 5211

- O design integrado de plataforma alta atende totalmente aos padrões ISO 5211, permitindo a instalação direta de atuadores pneumáticos/elétricos sem suportes adicionais.

- A válvula esférica flangeada de 3 peças com almofada de montagem apresenta uma estrutura de haste montada na parte inferior e um design de compressão automática de gaxeta com mola de disco duplo, otimizando o desempenho de vedação da haste e evitando a ejeção da haste em caso de aumento anormal de pressão na câmara da válvula, aumentando assim a segurança operacional.

- Alguns modelos são equipados com um dispositivo antiestático para liberar efetivamente a eletricidade estática e evitar riscos à segurança causados ​​pelo acúmulo de estática, tornando-o adequado para aplicações em meios inflamáveis ​​e explosivos.

- suporta controle automático e operação remota, melhorando a eficiência operacional na produção da linha de montagem e em cenários autônomos.

Especificações e padrão

1. Faixa de tamanho: DN10–DN200 (1/4 polegada–8 polegada)

2. Padrões de flange: GB (projetos de engenharia doméstica), ANSI (mercado norte-americano), DIN (mercado europeu)

3. Material do corpo da válvula: aço inoxidável 304, aço inoxidável 316L, aço fundido (personalizável de acordo com as condições de operação)

Materiais de vedação e desempenho

1. Politetrafluoroetileno (PTFE): Forte resistência à corrosão, excelente efeito de vedação, faixa de temperatura de -29 ℃ a + 150 ℃, baixo custo, adequado para temperatura normal, pressão e condições de meio livre de partículas, o mais amplamente utilizado, e pode alcançar vedação bidirecional com vazamento zero.

2. Sulfeto de polifenileno (PPL): Válvula esférica de flange de 3 unidades com almofada de montagem, resistência superior a altas temperaturas e resistência ao desgaste, resistência à temperatura de -29 ℃ a + 300 ℃, adequada para alta temperatura, alta pressão e meios contendo partículas leves, adequado para condições industriais complexas, como indústrias químicas e de petróleo, vedação estável e longa vida útil.

3. Politetrafluoretileno Reforçado (RPTFE): Otimizado e reforçado à base de PTFE, combina resistência à corrosão e resistência ao desgaste, tornando-o adequado para diversas condições operacionais convencionais e moderadamente complexas, aumentando ainda mais a confiabilidade da vedação.

Serviço e suporte

Aproveitando mais de 10 anos de experiência na exportação de válvula esférica flangeada de 3 peças com almofadas de montagem, a DIYE VALVE estabeleceu uma equipe profissional de serviço pós-venda. Ao receber consultas pós-venda ou relatórios de falhas, responderemos dentro de 24 horas, solucionando problemas rapidamente e fornecendo soluções para garantir o funcionamento normal dos equipamentos do cliente.

Mantemos um grande estoque de peças de reposição originais e compatíveis (anéis de vedação, parafusos, hastes de válvulas, etc.) para envio rápido, atendendo às necessidades de substituição do cliente e minimizando perdas por tempo de inatividade. Também fornecemos orientação técnica gratuita cobrindo especificações de instalação, manutenção diária e solução de problemas, e podemos oferecer serviços técnicos no local mediante solicitação do cliente.

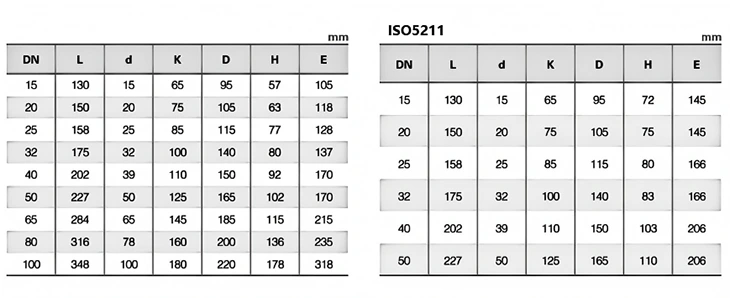

Parâmetros Técnicos

Perguntas frequentes

P: Quais padrões são seguidos para a inspeção da válvula esfera flangeada de plataforma alta de três peças? Quais indicadores de desempenho são garantidos para atender aos padrões?

R: A válvula esférica flangeada de plataforma alta de três peças segue estritamente os padrões GB/T-13927 e API 598 para inspeção. Antes de sair da fábrica, cada válvula passa por rigorosos testes de pressão (pressão da água e pressão do ar), testes de precisão dimensional, testes de desempenho de vedação e inspeções de aparência. Esses testes garantem que os principais indicadores de desempenho, como capacidade de suporte de pressão, desempenho de vedação e precisão dimensional, atendam aos padrões, e produtos não qualificados sejam estritamente proibidos de sair da fábrica.

P: Posso comprar rapidamente acessórios adequados se o anel de vedação da válvula esférica flangeada de plataforma alta de três peças estiver danificado?

R: Sim. Como fabricante original, a Diye mantém um estoque de longo prazo de anéis de vedação originais compatíveis e vários acessórios (como parafusos e hastes de válvula). Podemos entregar as mercadorias rapidamente para atender às suas necessidades de substituição de acessórios, reduzir perdas por tempo de inatividade do equipamento e fornecer orientação técnica gratuita sobre substituição para garantir uma substituição tranquila e eficiente.

P: Quais são os principais materiais opcionais para o corpo da válvula, núcleo esférico e haste da válvula de esfera flangeada de plataforma alta de três peças? Como selecionar o material?

R: Os materiais principais opcionais incluem três tipos: aço inoxidável 304, aço inoxidável 316L e aço carbono. A referência de seleção é a seguinte: ① Aço inoxidável 304: adequado para condições de trabalho convencionais de água, óleo, gás e corrosão ácida-base fraca e não forte, com excelente desempenho de custo, adequado para tubulações industriais e civis comuns; ② Aço inoxidável 316L: adicionado com elemento de molibdênio, que tem maior resistência à corrosão e resistência à oxidação, adequado para condições de trabalho complexas, como ácido-base forte, água do mar e solventes químicos, e é adequado para cenários de alta tecnologia, como petróleo e produtos farmacêuticos; ③ Aço carbono: alta resistência estrutural e excelente desempenho de suporte de pressão, adequado para condições de trabalho não corrosivas e de alta pressão e cenários de carga pesada. Todos os materiais são produzidos pela fábrica original da Diye e podem ser customizados de acordo com a necessidade.
