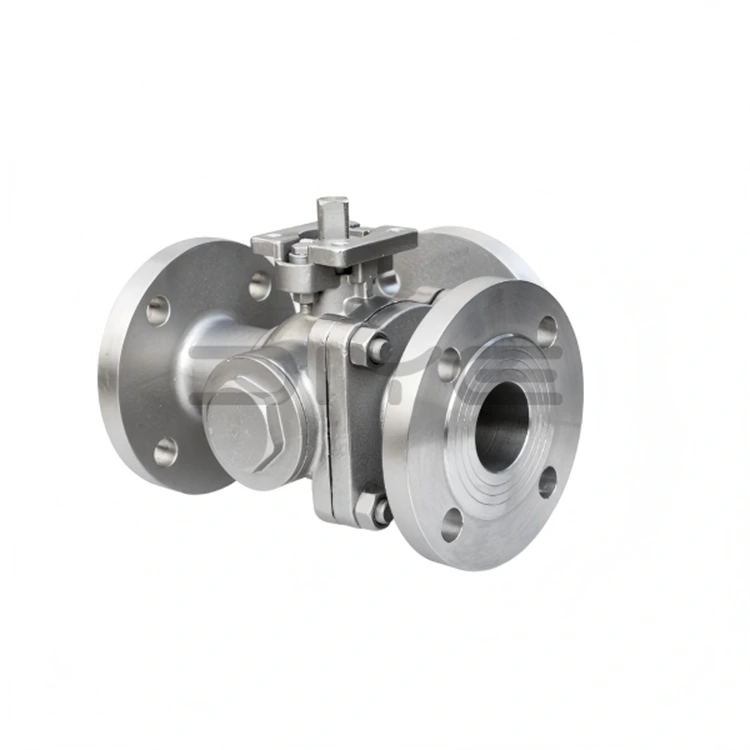

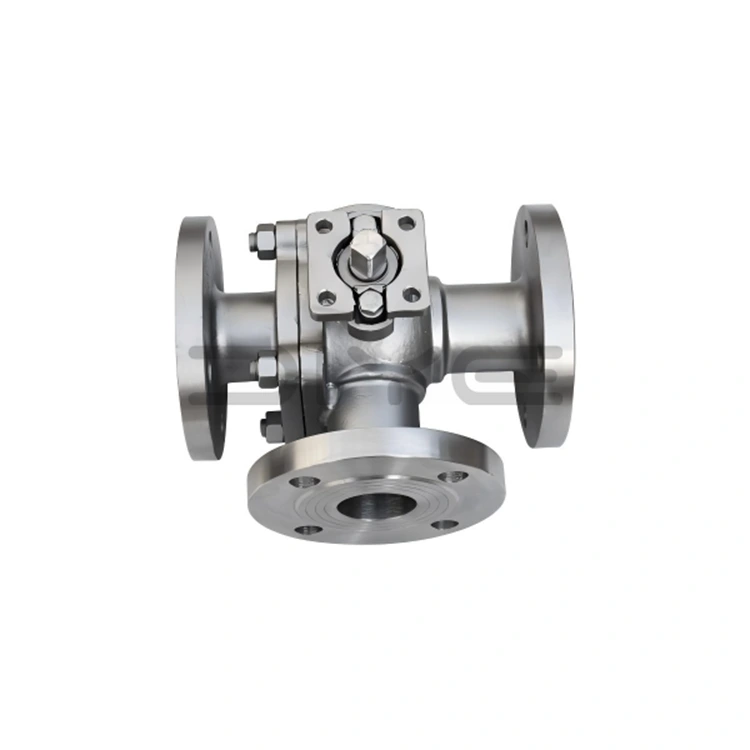

Válvulas esfera flangeadas de aço inoxidável de 3 vias

As válvulas esféricas flangeadas de aço inoxidável de 3 vias DIYE VALVE são válvulas industriais de alto desempenho projetadas especificamente para controle de fluxo em tubulações complexas. Altamente personalizáveis, podem atender às diversas necessidades de diferentes cenários industriais. Os produtos empregam um projeto estrutural científico, combinado com materiais de alta qualidade e processos de fabricação rigorosos, e são amplamente utilizados em indústrias químicas, petrolíferas e outras áreas industriais, fornecendo soluções confiáveis ​​para desvio, fusão e comutação de meios de dutos.

Materiais principais e garantia de qualidade

As válvulas esfera flangeadas de aço inoxidável de 3 vias são construídas principalmente em aço inoxidável 304 ou 316L, possuindo excelente resistência à corrosão, resistência a altas temperaturas e resistência à pressão, tornando-as adaptáveis ​​a várias condições de trabalho adversas. As vedações são fabricadas com materiais de alta qualidade como politetrafluoretileno (PTFE) e PPL, rigorosamente selecionados e em conformidade com padrões industriais internacionais. Todos os materiais utilizados na produção são inspecionados de acordo com os padrões da indústria, como GB/T e API, e relatórios espectrais de materiais estão disponíveis para garantir a conformidade do material e a rastreabilidade da qualidade.

Capacidades de personalização

Para atender às necessidades de diferentes projetos de engenharia, a DIYE VALVE oferece suporte à personalização sob demanda de válvulas esféricas flangeadas de aço inoxidável de 3 vias. Tamanhos não padronizados, canais de fluxo especiais e vários padrões de flange podem ser personalizados de acordo com as necessidades do cliente. Canais de fluxo personalizados também podem ser criados com base em desenhos do cliente para resolver desafios especiais de controle de fluxo em tubulações complexas.

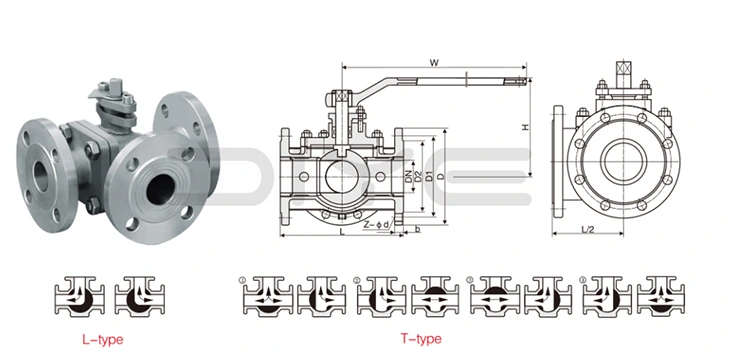

Detalhes do canal de fluxo LT

O LT (canal de fluxo) das válvulas esféricas flangeadas de aço inoxidável de 3 vias DIYE VALVE é dividido principalmente em dois tipos, ambos usando uma estrutura de abertura e fechamento giratória de 90°. O posicionamento da alça é claro, a comutação é suave e a operação é conveniente e confiável, atendendo às complexas necessidades de controle de tubulações industriais.

1. Canal de fluxo tipo L (LT-L)

Usado principalmente para desvio de mídia ou comutação unidirecional. O núcleo esférico apresenta um design de furo passante em forma de L, permitindo o controle de fluido "uma entrada, duas saídas" ou "duas entradas, uma saída". Uma rotação de 90° da alça muda rapidamente a direção do fluxo do meio, não deixando resíduos de meio, minimizando a resistência ao fluxo e melhorando a eficiência operacional da tubulação.

Cenários aplicáveis: Adequado para desviar um meio para dois oleodutos diferentes ou fundir dois meios em um oleoduto (a fusão simultânea é proibida para evitar contaminação cruzada), como ramificação de oleodutos e distribuição de meios na produção industrial.

2. Canal de fluxo tipo T (LT-T)

Usado principalmente para mesclagem de mídia, desvio ou comutação bidirecional. O núcleo esférico apresenta um design de furo passante em forma de T, permitindo de forma flexível o controle de "uma entrada, duas saídas", "duas entradas, uma saída" ou "duas entradas, duas saídas". A comutação suave, a vedação hermética e a entrega simultânea de dois meios compatíveis tornam-no adequado para controle de fluxo multidirecional em tubulações complexas.

Cenários aplicáveis: Adequado para comutação de meios multidirecionais em tubulações complexas, como mistura de meios e reversão de tubulações nas indústrias química e de petróleo.

Vantagens da Cooperação

Como fabricante fonte, a DIYE VALVE possui amplo estoque e prazos de entrega estáveis, que podem atender às necessidades de pedidos de comércio exterior, estoque de distribuidores e suporte a projetos de engenharia de grande e médio porte; fornece um conjunto completo de documentos de exportação e relatórios de inspeção para garantir um desembaraço aduaneiro tranquilo; compras em grandes quantidades podem desfrutar de descontos diferenciados; está equipado com uma equipe técnica profissional e um serviço pós-venda abrangente, e pode fornecer aos clientes suporte técnico e consulta de soluções a qualquer momento para obter benefícios mútuos e resultados ganha-ganha.

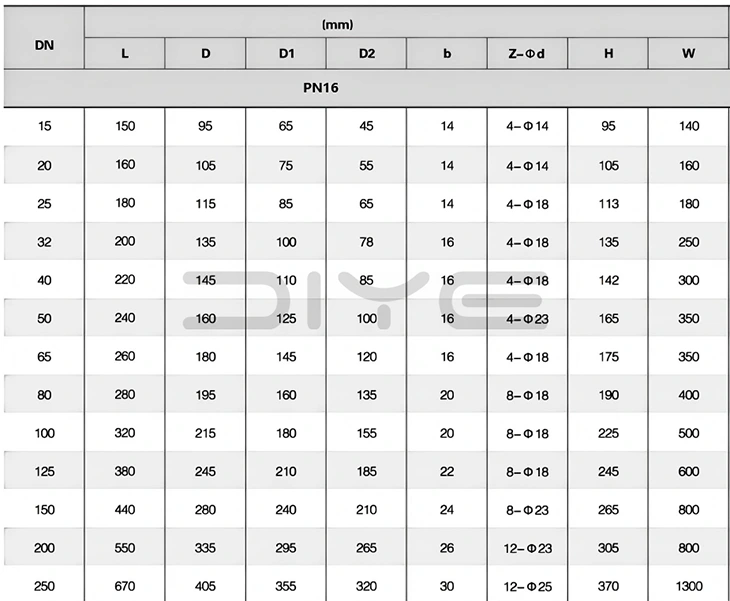

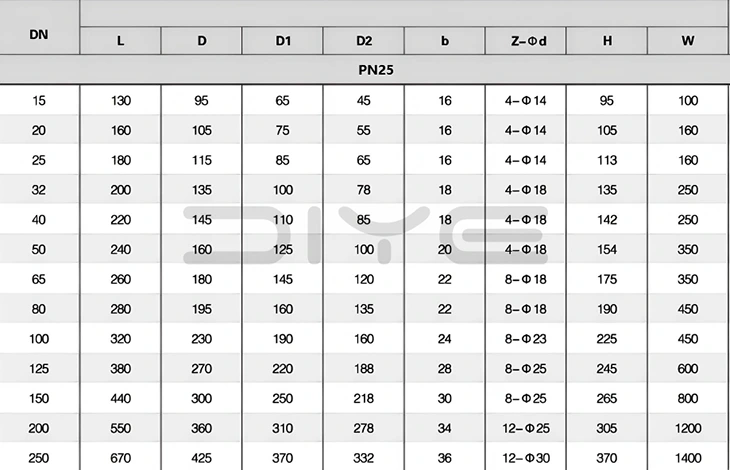

Parâmetros Técnicos

Perguntas frequentes

P: Quais são as principais diferenças técnicas entre os padrões de fluxo tipo L (LT-L) e tipo T (LT-T) da válvula esférica flangeada de aço inoxidável de 3 vias? Como fazer uma seleção?

R: A principal diferença está na função de fluxo e nos cenários aplicáveis:

1. Padrão de fluxo tipo L (LT-L): O núcleo esférico apresenta um orifício passante em forma de L. Ele só pode realizar a comutação unidirecional de "uma entrada, duas saídas" ou "duas entradas, uma saída". Não é possível mesclar simultaneamente duas mídias (para evitar contaminação cruzada). Oferece baixa resistência ao fluxo e nenhum resíduo, tornando-o ideal para cenários simples de desvio/confluência, como ramificação de dutos e distribuição média.

2. Padrão de fluxo tipo T (LT-T): O núcleo esférico apresenta um orifício passante em forma de T. Permite comutação bidirecional flexível de "uma entrada, duas saídas", "duas entradas, uma saída" ou "duas entradas, duas saídas". Ele pode fundir simultaneamente dois meios compatíveis, tornando-o adequado para comutação e mistura multidirecional de meios em tubulações complexas, como as das indústrias química e de petróleo.

Núcleo de Seleção: Escolha o tipo L para desvio simples; escolha o tipo T para confluência complexa e comutação multidirecional.

P: Quais são os requisitos técnicos para alternar entre os dois padrões de fluxo? Existe a possibilidade de bloqueio ou canalização média?

R: Requisitos técnicos de comutação: Para ambos os tipos, a alça deve ser girada 90° até o detentor de posicionamento para garantir que o núcleo da esfera esteja completamente colocado no lugar, evitando um estado semiaberto/semi fechado (o que pode causar canalização média e erosão da superfície de vedação). Recomenda-se fechar a pressão média da tubulação antes de mudar para reduzir o impacto no núcleo esférico.

Garantia de confiabilidade: Os produtos da Diye são equipados com núcleos e sedes esféricas usinadas com precisão CNC, garantindo alta precisão de ajuste para uma comutação suave e sem travamentos. As superfícies de vedação são retificadas com precisão para obter vedação bidirecional com vazamento zero, uma vez totalmente comutadas, eliminando assim a canalização média.

P: Os padrões especiais de fluxo LT podem ser personalizados? Quais parâmetros técnicos precisam ser fornecidos?

R: Sim, oferecemos suporte à personalização de padrões de fluxo LT exclusivos. Os seguintes parâmetros técnicos principais devem ser fornecidos:

1. Diâmetro nominal da tubulação e padrão de flange.

2. Tipo médio, pressão e temperatura.

3. Requisitos específicos de fluxo (por exemplo, "três entradas, uma saída" ou "uma entrada, três saídas").

4. Dimensões do espaço de instalação.

5. Requisitos materiais.
