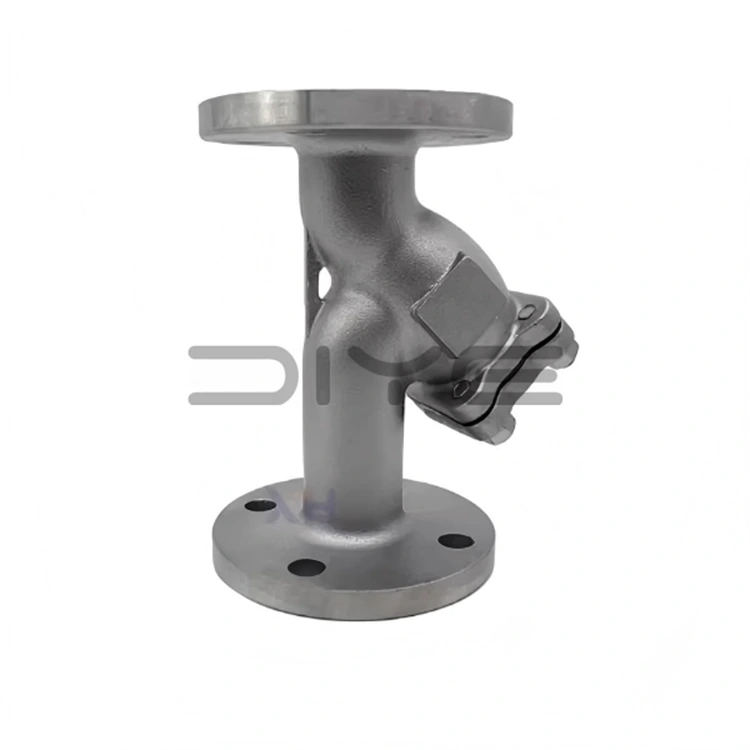

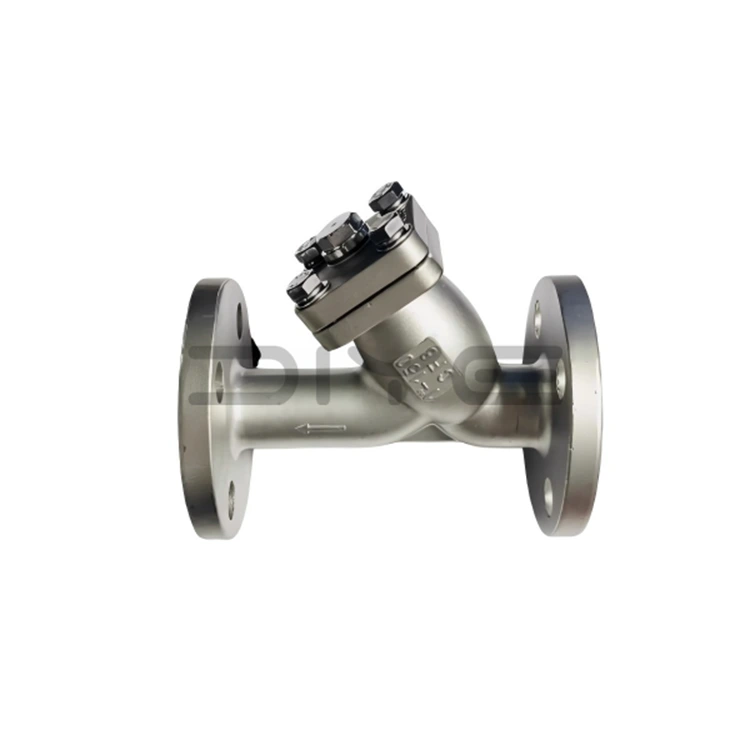

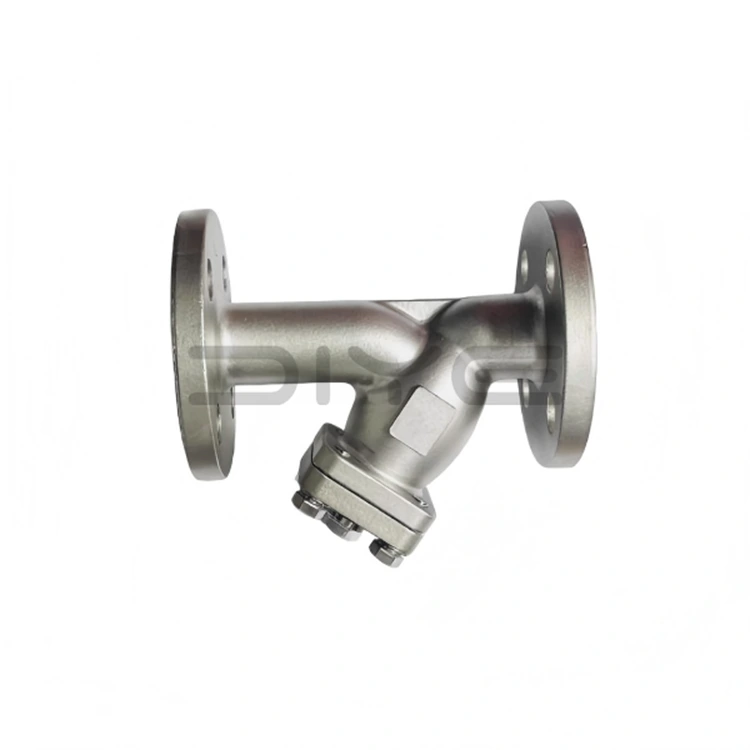

Filtro em Y com flange ANSI 150 lb de aço inoxidável

O filtro em Y flangeado ANSI 150lb de aço inoxidável é equipado com uma tela de filtro de aço inoxidável reforçada, que intercepta impurezas com eficácia, protegendo bombas, válvulas e instrumentos. Possui resistência à pressão estável, excelente desempenho de filtragem e fácil desmontagem e limpeza. Como fonte direta de fábrica, oferecemos preços de fábrica econômicos e de alta qualidade com preços altamente competitivos.

Vantagens estruturais e de desempenho

O filtro em Y flangeado ANSI 150lb de aço inoxidável adota uma estrutura de casca aerodinâmica em forma de Y de peça única, garantindo fluxo de fluido suave e baixa queda de pressão. Equipado com um filtro de aço inoxidável de alta precisão, ele captura com precisão escória de soldagem, ferrugem, lodo e impurezas. Instalado a montante de bombas, válvulas, instrumentos e trocadores de calor, ele protege efetivamente os equipamentos a jusante contra erosão, bloqueio e desgaste, prolongando a vida útil de toda a rede de tubulação.

Conformidade de materiais e padrões

Os materiais do corpo da válvula incluem aço carbono WCB, aço inoxidável 304 (1.4301) e 316L (1.4404), oferecendo excelente resistência a altas temperaturas, resistência à corrosão e resistência à pressão estável. A superfície de vedação do flange utiliza uma face elevada de RF, com dimensões totalmente compatíveis com os padrões ANSI 150 lb, garantindo instalação precisa e vedação confiável. É adequado para diversas condições operacionais, incluindo óleo, vapor, água e meios químicos. A tela do filtro suporta vários tamanhos de malha, oferecendo alta capacidade de retenção de sujeira, estrutura reforçada e resistência à erosão. É fácil de desmontar e limpar, facilitando a manutenção diária e é reutilizável.

Graus de filtragem personalizáveis:

1. Filtragem grossa (malha 10-40): Intercepta grandes impurezas particuladas, protegendo bombas, válvulas principais e equipamentos de tubulação principal.

2. Filtração padrão (malha 60-100): Adequado para abastecimento e drenagem geral de água, HVAC, proteção contra incêndio e oleodutos.

3. Filtração Fina (malha 120-300): Adequado para proteção de pré-filtro em água pura, produtos farmacêuticos, produtos químicos finos e equipamentos de precisão.

Controle de Qualidade e Capacidade de Fornecimento

Cada filtro em Y flangeado ANSI de 150 lb de aço inoxidável passa por rigoroso controle de qualidade e testes de pressão antes de sair da fábrica. Fornecemos relatórios completos de materiais em inglês, certificados de teste de pressão e documentos de exportação, e oferecemos suporte a serviços de personalização para tamanhos de malha especiais, cilindros estendidos e materiais especiais. Nossos produtos são exportados em grandes quantidades para Europa, América, Oriente Médio e Sudeste Asiático. A DIYE VALVE tornou-se um fornecedor confiável e preferido de acessórios de filtro de tubulação padrão ANSI em todo o mundo.

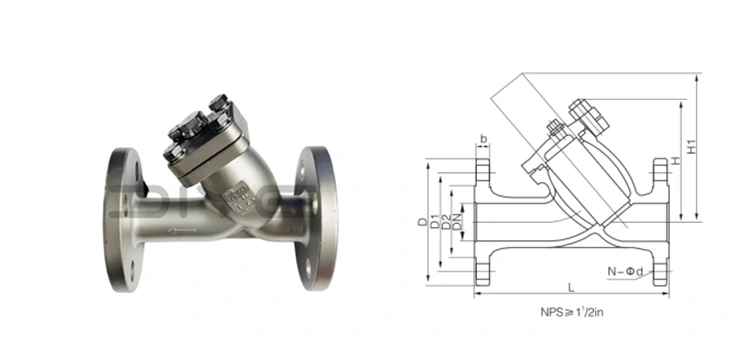

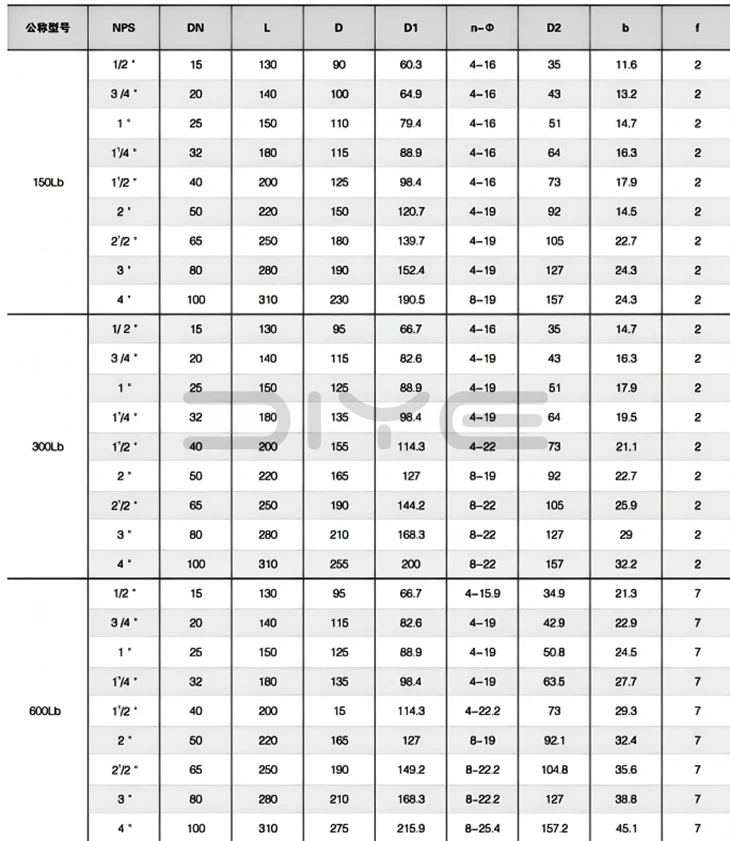

Parâmetros Técnicos

Perguntas frequentes

P: Como escolher os tamanhos de malha comuns da tela do filtro no filtro?

● Filtragem Grossa (malha 10–40): Protege a bomba principal e intercepta partículas grandes;

● Filtragem Convencional (malha 60–100): Universal para abastecimento e drenagem de água, proteção contra incêndio e oleodutos;

● Filtração Fina (malha 120–300): Pré-filtração para água pura, produtos farmacêuticos, produtos químicos finos e equipamentos de precisão.

P: Com que frequência a tela do filtro do filtro deve ser limpa?

R: Má qualidade da água com mais impurezas: Limpe a cada 1–3 meses;

Condições de trabalho com água limpa: Faça a manutenção uma vez a cada seis meses a um ano.

Q10: O que faz com que a vazão do filtro diminua e a queda de pressão aumente?

R: A tela do filtro está bloqueada por sujeira excessiva. Remova a tampa da extremidade, retire a tela do filtro e enxágue-a para restaurar a operação normal.

P: Quais são as classificações de pressão comuns do filtro?

Padrão GB/DIN:

● PN16 (16 bar): Água canalizada convencional, AVAC, protecção contra incêndios e abastecimento e drenagem geral de água;

● PN25 (25 bar): Arranha-céus, salas de bombas de alta pressão, tubulações de vapor e áreas industriais;

● PN40 (40 bar): Alta temperatura e alta pressão, indústria química e front-end de caldeiras.

Padrão ANSI:

● 150LB (Classe 150) ≈ PN20: Projetos gerais ANSI, petroquímica e abastecimento de água;

● 300LB (Classe 300) ≈ PN50: Petróleo e gás de alta pressão, vapor e seções de alta pressão de plantas químicas.
