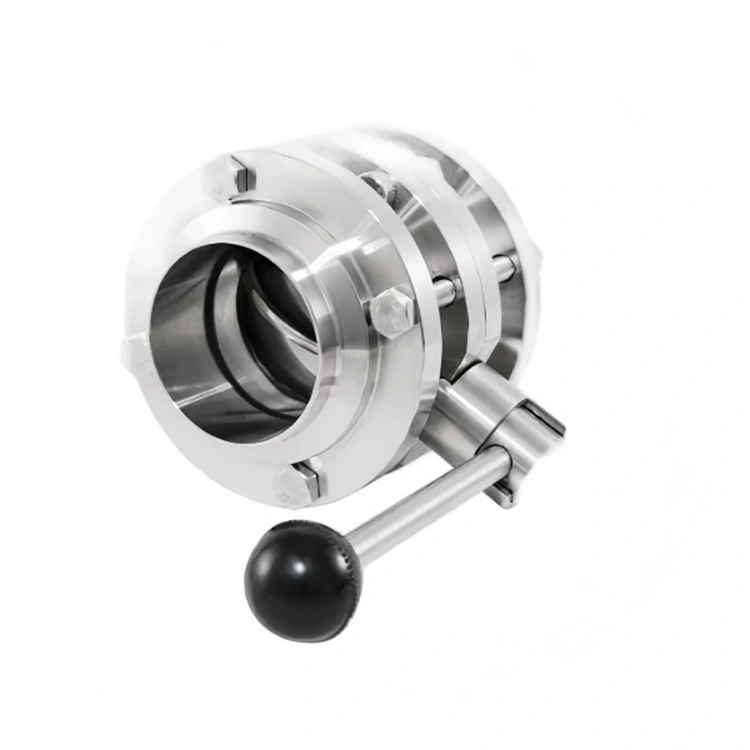

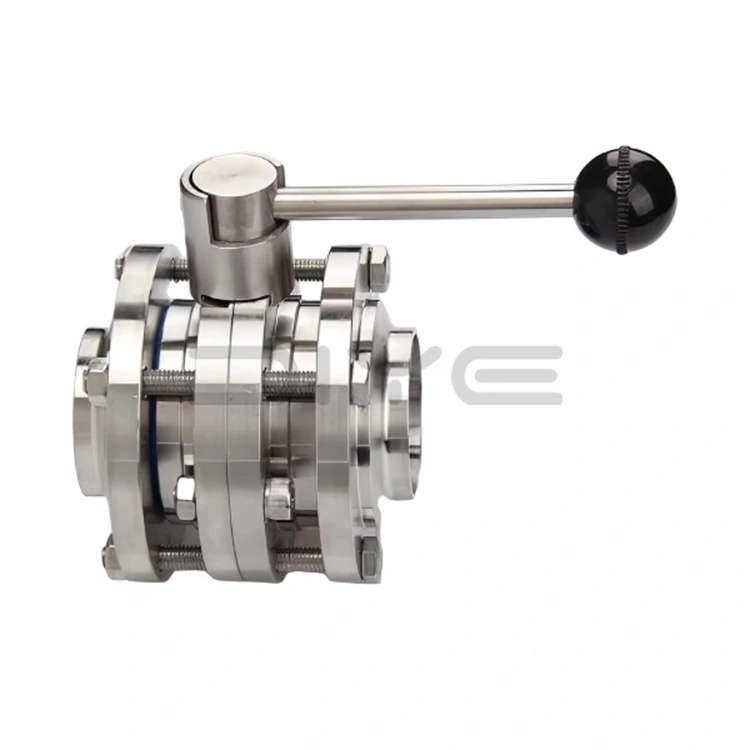

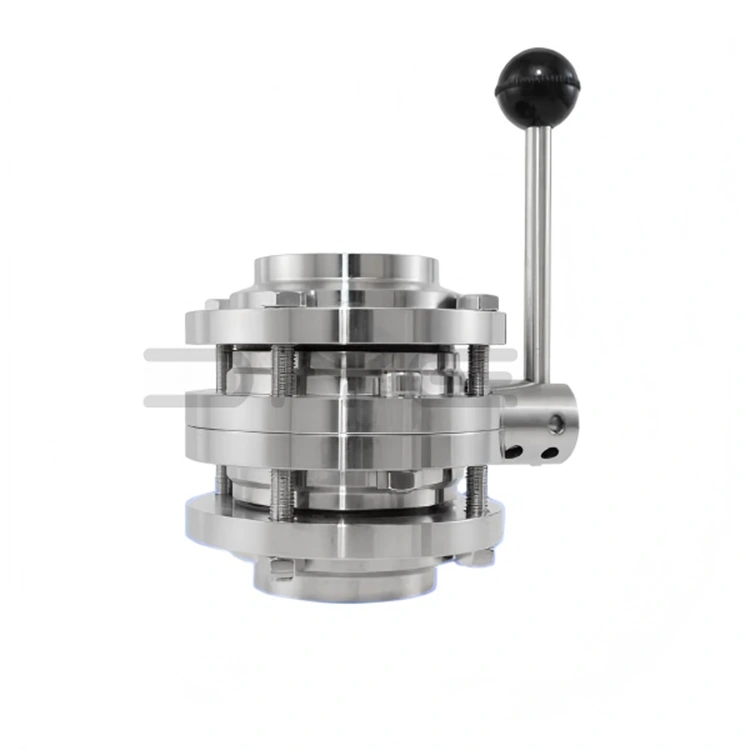

Válvula Borboleta Sanitária de 3 Peças

A válvula borboleta sanitária de 3 peças apresenta uma estrutura clássica dividida em três peças, consistindo em um corpo de válvula central, dois flanges de conexão ou braçadeiras em ambos os lados e disco, haste e vedações internas da válvula. Comparada às válvulas borboleta integradas, sua maior vantagem é a desmontagem completa. A manutenção e a limpeza não requerem a desmontagem de toda a tubulação; simplesmente afrouxar as braçadeiras ou parafusos em ambas as extremidades permite uma limpeza completa, desinfecção e substituição de peças vulneráveis, reduzindo significativamente o tempo de inatividade e os custos de manutenção.

Padrões de fabricação e higiene de precisão

A válvula borboleta sanitária de 3 peças emprega tecnologia de usinagem CNC de alta precisão, usando aço inoxidável SUS304 (1.4301) ou SUS316L (1.4404) premium, com tolerâncias de usinagem controladas em ± 0,01 mm. Ambas as superfícies internas e externas são polidas espelhadas, com uma rugosidade da parede interna de Ra≤0,4μm (a precisão pode ser aumentada conforme necessário), eliminando cantos mortos sanitários. Ele atende aos padrões GMP e EHEDG e suporta limpeza online CIP e esterilização a vapor SIP em alta temperatura.

Materiais superiores e desempenho de vedação

1. Material do corpo/disco da válvula: aço inoxidável SUS304 ou SUS316L, resistente à corrosão e durável.

2. Material de vedação: EPDM de qualidade alimentar, silicone (SI) ou PTFE com certificação FDA, usinado com precisão para uma vedação perfeita.

3. Classificação de vedação: Classe VI, vazamento zero bidirecional, eliminando vazamento de mídia e contaminação cruzada.

4. Tratamento de superfície: Polimento eletrolítico ou polimento mecânico, Ra≤0,8μm (até Ra≤0,4μm), fácil de limpar e livre de resíduos.

Parâmetros Técnicos e Serviços de Personalização

1. Diâmetro nominal: DN10~DN150 (1/2"~6")

2. Pressão nominal: PN10/16 (1,0/1,6 MPa)

3. Temperatura operacional: -30°C~+150°C (dependendo do material de vedação)

4. Método de operação: Manopla manual multiposições (rotação de 90° para abertura e fechamento, fluxo ajustável); atuador pneumático/elétrico opcional para controle automático

5. Método de conexão: braçadeira, flange, rosca (personalizável)

6. Padrões: Compatível com 3A, DIN, SMS, ISO, IDF, GB/T 2238

Garantia de Qualidade

Como um fabricante confiável de válvula borboleta sanitária de 3 peças na China, a DIYE VALVE controla rigorosamente todo o processo de produção: as matérias-primas passam por análise espectral na chegada e os produtos acabados passam por testes de pressão, testes de vedação e testes de limpeza antes de saírem do armazém para garantir um desempenho estável e confiável do produto.

Soluções Personalizadas

Oferecemos serviços personalizados cobrindo tamanhos não padronizados, precisão de polimento especial e métodos de conexão personalizados. Nossa equipe de engenharia combinará as necessidades do cliente para fornecer soluções personalizadas que atendam aos padrões internacionais.

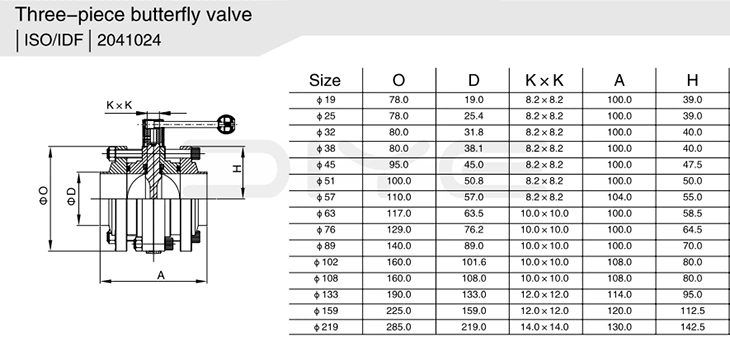

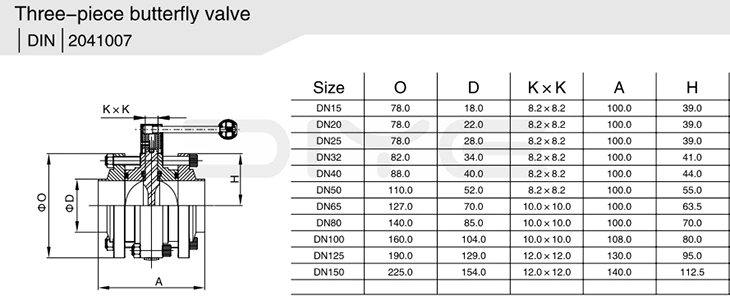

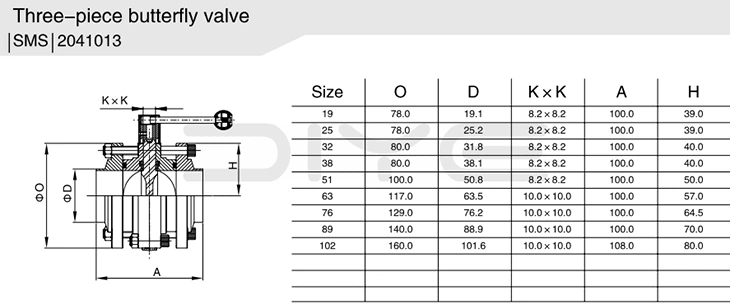

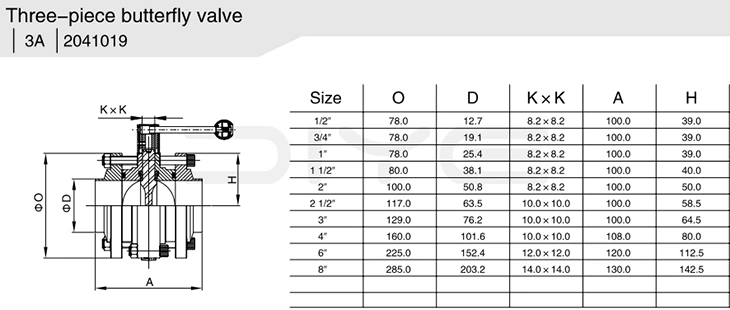

Parâmetros Técnicos
