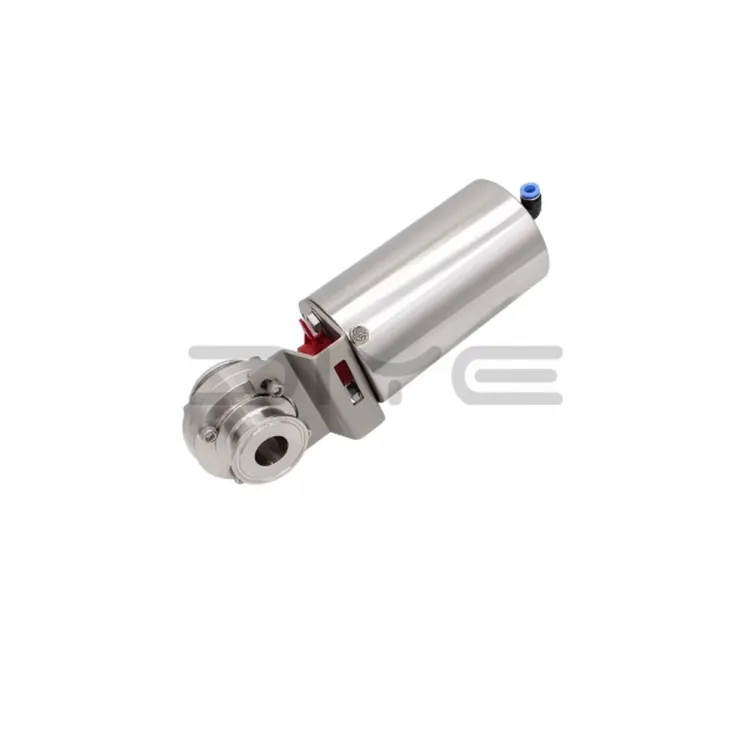

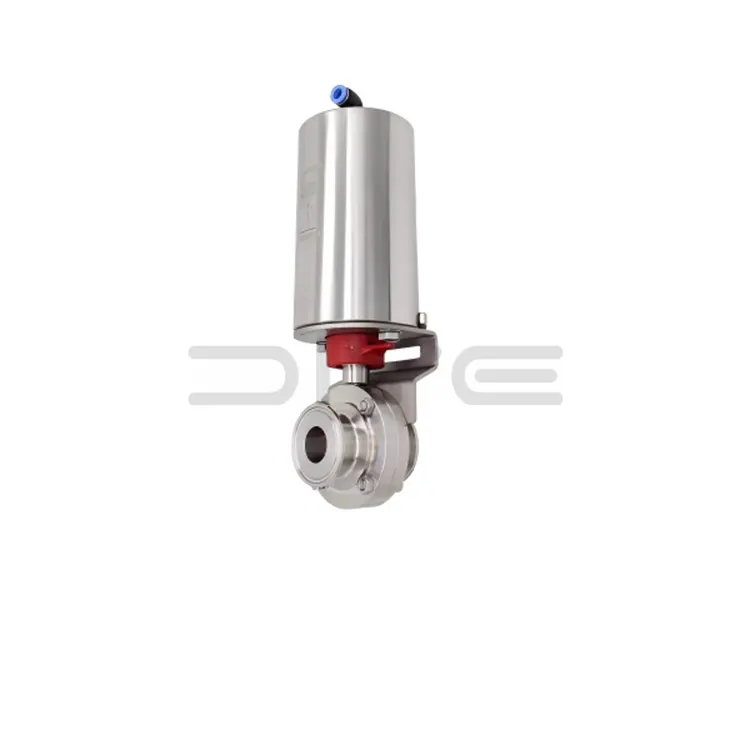

Válvula borboleta sanitária operada pneumática

A válvula borboleta sanitária operada pneumática DIYE VALVE é desenvolvida e fabricada de forma independente por nossa fábrica. É um componente central de controle de alto desempenho para cenários de produção automatizados em sistemas de tubulação de fluidos sanitários. Fabricado na China, este produto segue rigorosos padrões de controle de qualidade, integrando tecnologia avançada de controle pneumático e um projeto estrutural sanitário, atendendo aos rigorosos requisitos de higiene das indústrias de alimentos, bebidas, farmacêutica e biológica.

A válvula usa um atuador pneumático como fonte de energia principal, perfeitamente combinado com um corpo de válvula borboleta sanitária. Ele permite a abertura e o fechamento rápido, remoto e automatizado de meios, melhorando a eficiência e a estabilidade operacional do pipeline. Sua estrutura sem ângulo morto evita resíduos de mídia e crescimento bacteriano, vedação confiável garante vazamento zero de mídia e sua capacidade de resposta rápida se adapta às necessidades de ajuste dinâmico de linhas de produção automatizadas, atendendo totalmente aos requisitos CIP (Clean-in-Place) e SIP (Sterilize-in-Place) da indústria sanitária.

Princípio Básico de Trabalho

O atuador pneumático da Válvula Borboleta Sanitária Pneumática aciona a haste da válvula para girar o disco da válvula, abrindo e fechando assim a válvula. Quando o ar entra em um lado do atuador, ele empurra o pistão, fazendo com que a haste da válvula gire, completando a ação de abertura e fechamento. Dependendo da estrutura do atuador, ele está disponível em dois modos: dupla ação e simples ação.

- Atuador de dupla ação: A alternância de entrada e exaustão de ar de ambos os lados permite a rotação do disco da válvula para frente e para trás. Adequado para cenários que exigem aberturas e fechamentos frequentes, oferece operação estável e forte adaptabilidade.

- Atuador de ação simples: Acionado pela entrada de ar de um lado, o outro lado depende da força da mola para reinicialização automática em caso de falha no fornecimento de ar. Isto garante a operação segura da tubulação e evita riscos potenciais à segurança em caso de falha do sistema de fornecimento de ar.

Além disso, o ângulo de abertura e fechamento da válvula pode ser ajustado de forma flexível através do atuador. Alguns modelos suportam ajuste contínuo de 0° a 90°, atendendo tanto ao controle básico de abertura e fechamento da tubulação quanto às necessidades de regulação de fluxo fino, adaptando-se a diferentes cenários de produção.

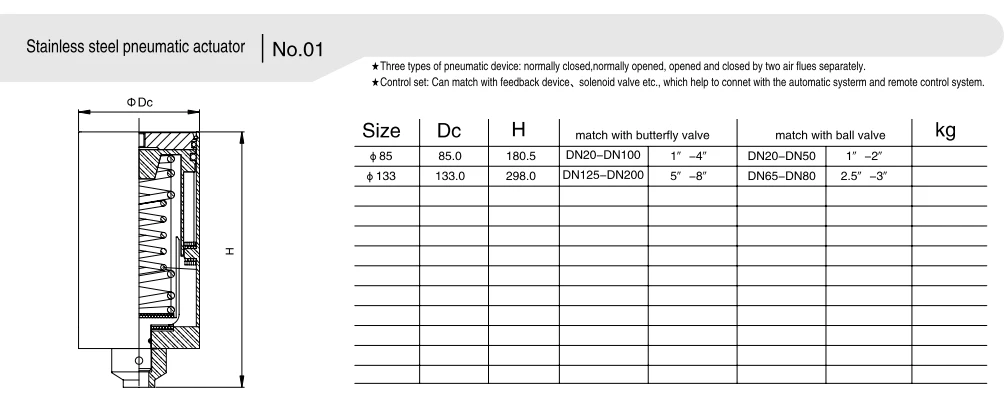

Atuadores pneumáticos e acessórios opcionais

1. Atuadores pneumáticos opcionais

- Atuador de simples ação: Equipado com função de reset por mola, retorna automaticamente à sua posição original em caso de falha no fornecimento de ar, oferecendo alta proteção de segurança e adequado para cenários com elevados requisitos de segurança.

- Atuador de dupla ação: Acionado por fontes duplas de ar, proporcionando ações de abertura e fechamento suaves e estáveis, além de alta durabilidade. Adequado para cenários de operação de alta frequência, como linhas de produção contínuas.

2. Acessórios correspondentes

- Tripleto pneumático: Composto por filtro, válvula redutora de pressão e lubrificador, filtra as impurezas do suprimento de ar, estabiliza a pressão do ar, lubrifica o atuador, prolonga a vida útil e garante o funcionamento estável da válvula.

- Válvula solenóide: Controla o fornecimento de ar, permitindo abertura e fechamento remoto da válvula, facilitando a integração com um sistema de controle central e aprimorando a automação.

- Transmissor de posição: Fornece feedback em tempo real sobre o status de abertura e fechamento da válvula, permitindo o monitoramento em tempo real pelo sistema de controle central e garantindo processos de produção controláveis.

- Chave fim de curso: Evita o deslocamento excessivo do disco da válvula, evitando danos mecânicos e protegendo a estrutura da válvula.

- Mecanismo de volante: Utilizado para acionamento manual de emergência; permite a abertura e o fechamento da válvula mesmo em caso de falha no fornecimento de ar, garantindo a continuidade da produção.

Sobre VÁLVULA DIYE

Como fabricante e fornecedor profissional de Válvula Borboleta Sanitária Operada Pneumática fabricada na China, a DIYE VALVE possui um sistema completo de P&D, produção, vendas e serviço pós-venda, comprometido em fornecer produtos de alta qualidade e serviço atencioso aos clientes globais.

Contamos com uma equipe técnica e de comércio exterior profissional fluente em inglês, russo, árabe e outros idiomas, fornecendo suporte online 24 horas por dia para esclarecer dúvidas sobre seleção de produtos, instalação, comissionamento e manutenção, além de oferecer manuais multilíngues de instalação e manutenção. Nossa fábrica implementa um rigoroso processo de inspeção de qualidade, controlando rigorosamente cada etapa, desde a seleção da matéria-prima até a entrega do produto, garantindo que cada válvula atenda aos padrões de alta qualidade.

Para resolver os desafios de aquisição de peças de reposição enfrentados por clientes estrangeiros, fornecemos peças de reposição comumente usadas, como vedações, unidades triplas pneumáticas e válvulas solenóides, encurtando significativamente os ciclos logísticos e reduzindo os custos de aquisição. Também oferecemos garantia de 12 meses para toda a unidade da válvula e garantia de 6 meses para peças vulneráveis. Durante o período de garantia, as avarias não causadas pelo homem serão reparadas gratuitamente, garantindo de forma abrangente a experiência do utilizador para clientes estrangeiros.

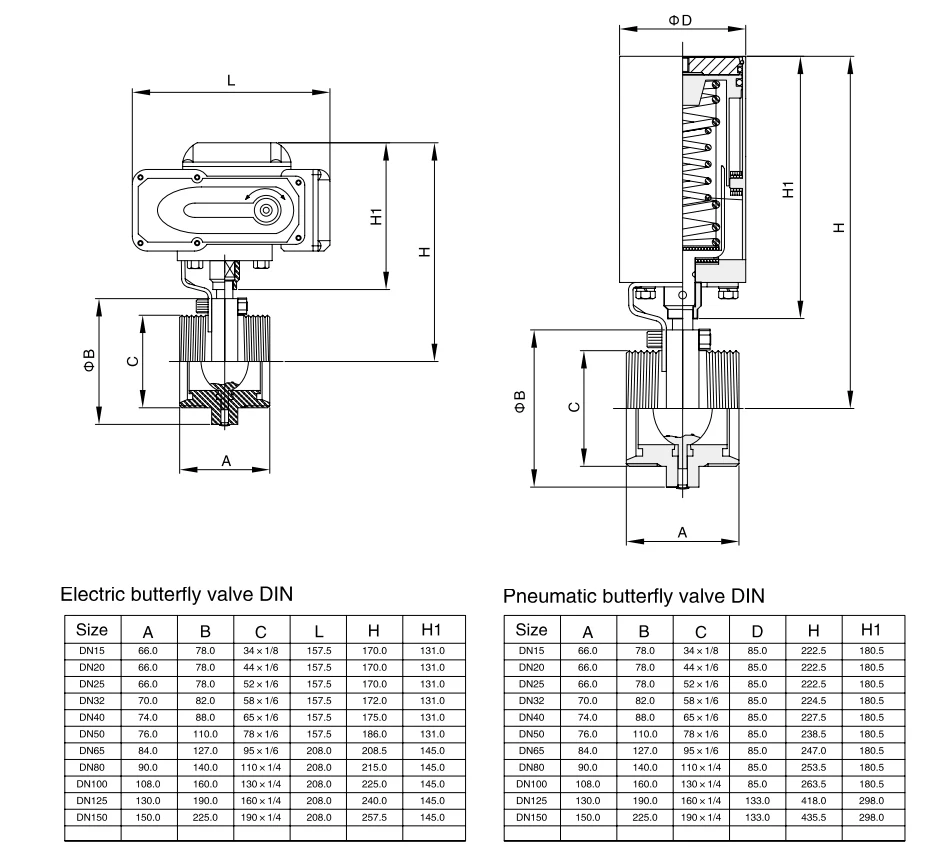

Parâmetros Técnicos

Perguntas frequentes

P: Que tipos de atuadores pneumáticos estão disponíveis para válvulas borboleta pneumáticas sanitárias e como selecioná-los?

R: Os tipos principais são atuadores pneumáticos de ação simples e dupla ação, selecionados com base nos requisitos de segurança e frequência de operação das condições de trabalho: ① Atuador de dupla ação: Acionado por fontes de ar duplas, a válvula abre e fecha de forma estável com resposta rápida, adequada para condições de trabalho sanitário convencionais com linhas de produção automáticas e operações de alta frequência, e precisa ser equipada com fonte de ar externa para controlar liga-desliga; ② Atuador de ação única: Com estrutura de retorno por mola, acionado pela entrada de ar de um lado e redefinido automaticamente (abrir/fechar) após a perda de ar, possui alto desempenho de segurança e proteção, adequado para condições de trabalho sanitário de alto risco onde o meio é inflamável, tóxico e corrosivo, e pode efetivamente evitar riscos de segurança do oleoduto após falha da fonte de ar.

P: Quais acessórios são necessários para válvulas borboleta pneumáticas sanitárias? Qual é a função dos acessórios principais?

A4: Básico obrigatório A: acessórios + acessórios opcionais conforme necessário, os acessórios principais e suas funções são: ① Unidade tripla pneumática (filtro + válvula redutora de pressão + dispositivo de névoa de óleo): Obrigatório, filtra impurezas da fonte de ar, estabiliza a pressão de fornecimento de ar, lubrifica as partes internas do atuador e prolonga a vida útil do atuador; ② Válvula solenóide: Opcional, controla remotamente o liga-desliga da fonte de ar, realiza abertura e fechamento automático e centralizado da válvula, e é adequada para a ligação do sistema de controle central; ③ Dispositivo de feedback de posição: Feedback opcional em tempo real do status de abertura e fechamento da válvula (aberta/fechada/neutra), facilitando o monitoramento remoto da operação da tubulação; ④ Mecanismo de volante: Opcional, a válvula pode ser operada manualmente quando a fonte de ar falhar, adequada para condições de trabalho de emergência; ⑤ Interruptor de limite: Opcional, evita que o disco da válvula gire durante o curso e protege o corpo da válvula e as vedações.

P: Qual é o requisito de pressão da fonte de ar para válvulas borboleta pneumáticas sanitárias? Ele pode se adaptar à fonte de ar não padronizada no local?

R: A pressão da fonte de ar adaptativa convencional é de 0,4 ~ 0,8 MPa, que é a pressão de ar padrão geral industrial e adequada para a maioria das condições de fornecimento de ar no local; se a fonte de ar no local tiver pressão não padrão (inferior a 0,4 MPa ou superior a 0,8 MPa), um atuador pneumático adaptativo personalizado pode ser fornecido e uma válvula redutora de pressão / válvula de reforço pode ser equipada para ajustar a pressão do ar para garantir a abertura e fechamento normais da válvula sem transformação adicional do sistema de fornecimento de ar no local.
