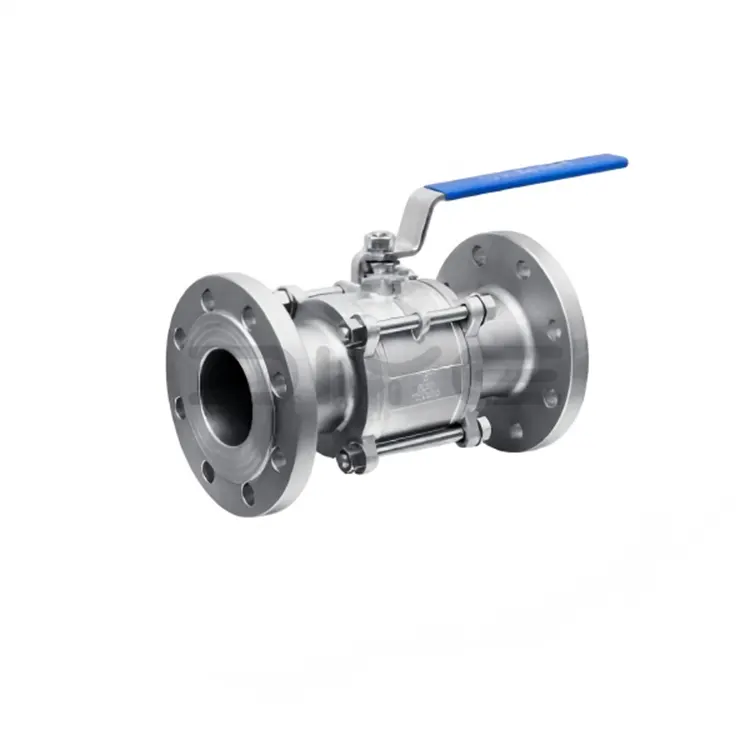

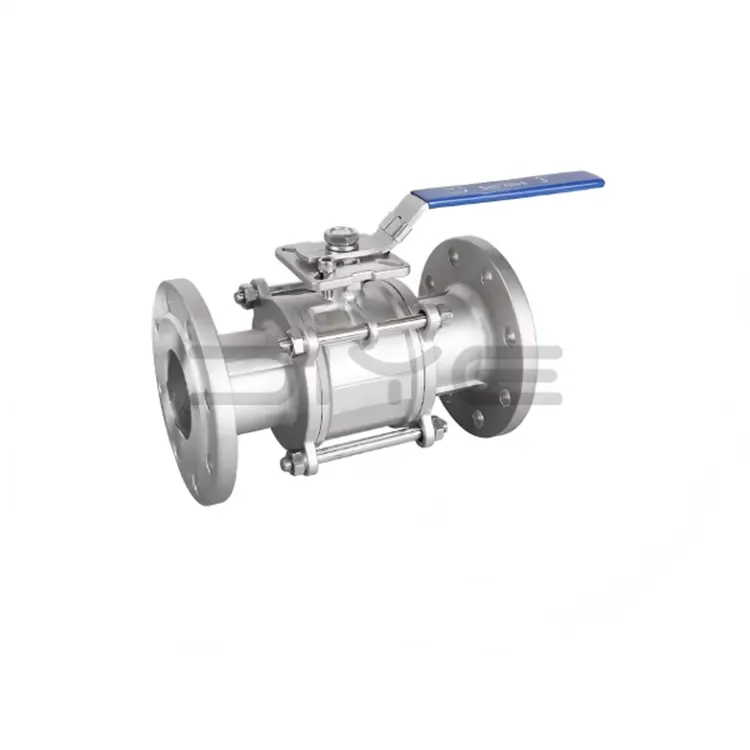

Válvula de esfera flangeada 3PC

DIYE VALVE é um exportador profissional e fábrica especializada em válvulas de esfera flangeadas 3PC, enraizadas no avançado sistema de fabricação industrial da China. Aderimos a um rigoroso controle de qualidade em todo o processo de produção, equipados com equipamentos completos de fundição, usinagem e teste para garantir desempenho estável e entrega pontual para nossos clientes globais.

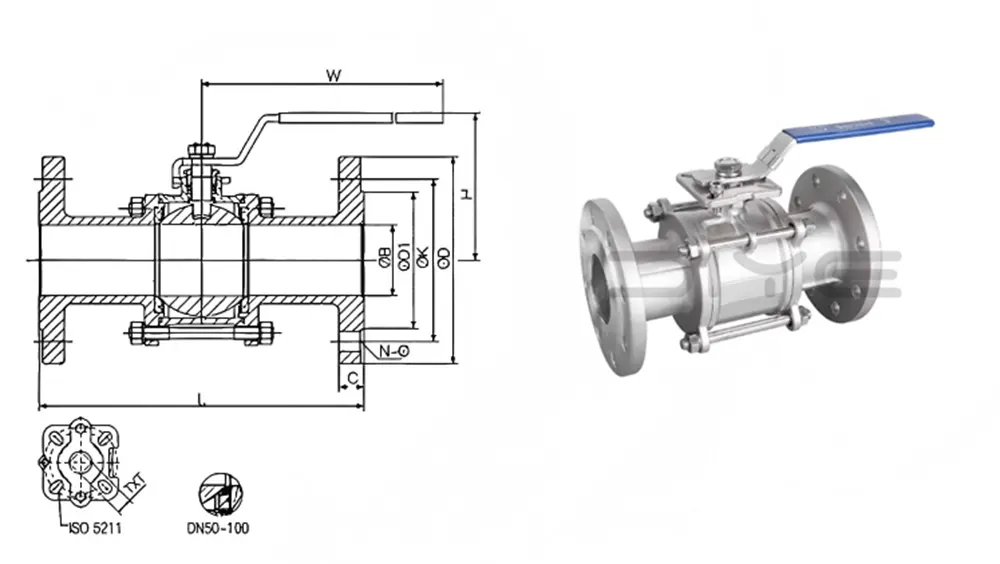

Estrutura do produto e recursos principais

A válvula esférica flangeada 3PC apresenta um design dividido em três peças. O corpo da válvula consiste em um corpo principal central e tampas de extremidade de flange esquerda e direita, feitas de aço inoxidável 304/316/316L através de forjamento e usinagem de precisão, possuindo excelente resistência à corrosão, resistência a alta pressão e resistência a altas temperaturas.

Principais vantagens de desempenho

1. A rotação de 90° permite abertura e fechamento rápidos com baixa resistência ao fluxo.

2. Usa juntas de PTFE de alto desempenho para vedação bidirecional com vazamento zero.

3. Permite desmontagem e manutenção on-line, resultando em uma longa vida útil.

4. Compatível com quatro métodos de acionamento: manual, engrenagem helicoidal, pneumática e elétrica.

5. Atende aos padrões internacionais como GB, ANSI, JIS e DIN.

Princípio de funcionamento

1. Processo de abertura: A unidade de acionamento da válvula esférica flangeada 3PC gira a haste e a esfera da válvula. Quando o orifício de passagem da esfera se alinha com a tubulação, a válvula se abre totalmente, permitindo que o fluido flua suavemente.

2. Processo de fechamento: A haste da válvula gira a esfera 90°, alinhando o orifício passante da esfera com a tubulação. A parte sólida da esfera bloqueia completamente a passagem do fluido, conseguindo um fechamento confiável. Neste ponto, a válvula está totalmente fechada.

3. Mecanismo de vedação: A esfera usinada de alta precisão corresponde precisamente ao anel de vedação de PTFE, garantindo vedação bidirecional confiável sob diversas condições de operação.

Aplicativos

A válvula esférica flangeada 3PC é adequada para vários meios, incluindo água, vapor, óleo, gás, ácidos, álcalis e fluidos corrosivos. É amplamente utilizado nas indústrias petroquímica, de alimentos e bebidas, farmacêutica, tratamento de água, HVAC, fabricação de papel e metalúrgica.

Garantia de qualidade e certificações:

1.Certificações Autoritativas

Possuindo certificações oficiais como ISO 9001, CE, EAC, GOST e API 6D/607, atende diretamente aos requisitos de acesso de projetos na Europa, América, CEI, Oriente Médio e Sudeste Asiático.

2. Teste de processo completo

Análise espectral de matéria-prima, teste de pressão de água / ar com pressão nominal de 1,5 vezes, teste de desempenho de vedação, teste de vida útil de abertura e fechamento ≥100.000, garantindo 100% de qualificação do produto antes do envio.

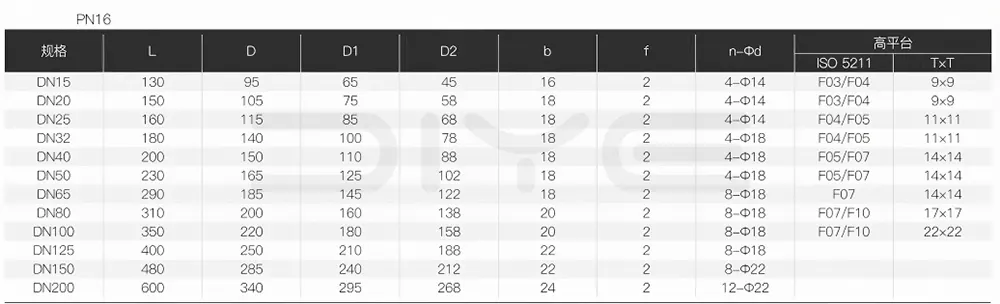

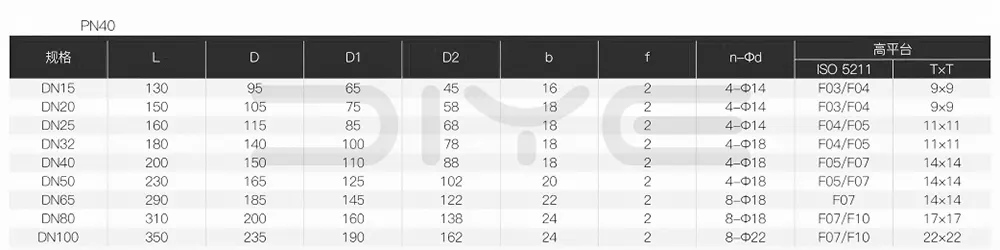

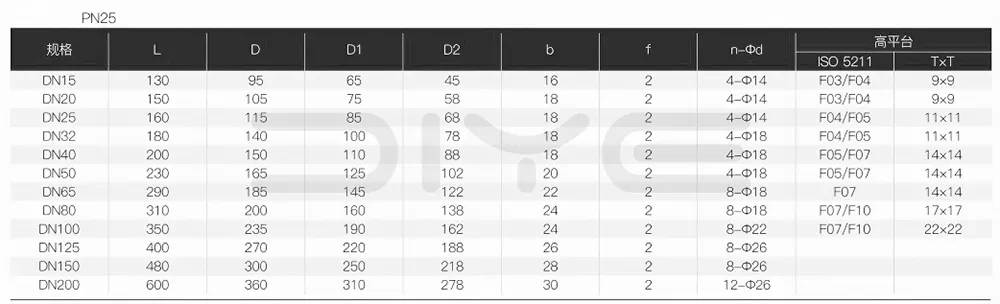

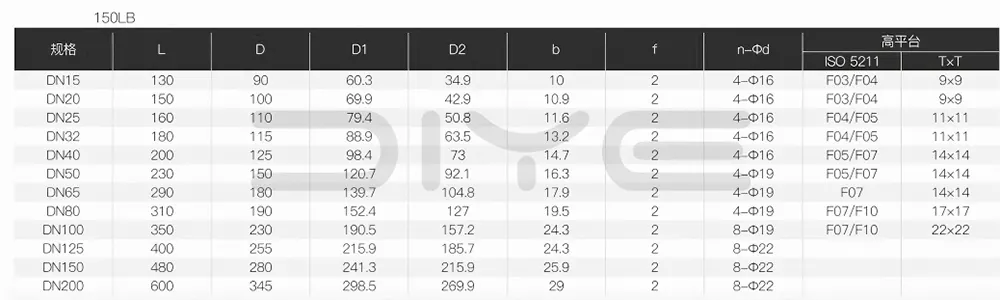

Parâmetros Técnicos

Serviços de suporte e personalização

1. Fornecimento completo: Fornece um conjunto completo de válvulas, atuadores, flanges, juntas e parafusos, simplificando os processos de aquisição e instalação no exterior.

2. Personalização flexível: Podemos ajustar padrões de rosca (NPT/BSP/G/BSPT, etc.), classificações de pressão, seleção de materiais, vedações, tamanhos não padronizados, interfaces especiais, modificações de plataforma, impressão de aparência, personalização de logotipo, etc., para atender a várias necessidades de projeto em uma única parada.

Perguntas frequentes

P: Como selecionar o material de vedação para válvulas de esfera flangeadas 3PC?

A: 1. PTFE (F4): Vedação macia de uso geral, temperatura operacional -20°C a 200°C, apresentando excelente desempenho de vedação e resistência à corrosão.

2. PTFE reforçado: Adequado para aplicações em temperaturas mais altas (≤250℃).

3. Selo metálico (selo rígido): Projetado para alta temperatura (≤600 ℃), alta pressão e meios contendo partículas.

P: Qual é o ciclo de substituição de vedações para válvulas esfera flangeadas 3PC?

A: 1. Selo macio (PTFE): 1-2 anos sob condições de trabalho favoráveis; reduzido para 3-6 meses sob condições de trabalho corrosivas ou de alta temperatura.

2. Selo metálico: 3-5 anos, sujeito às condições reais de desgaste.
