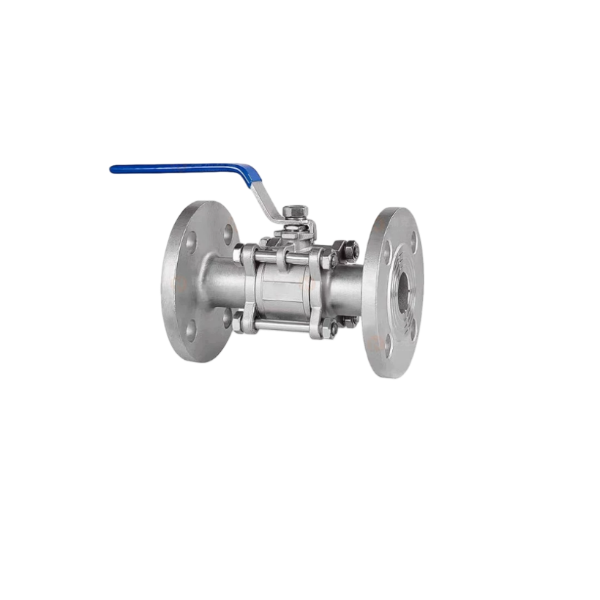

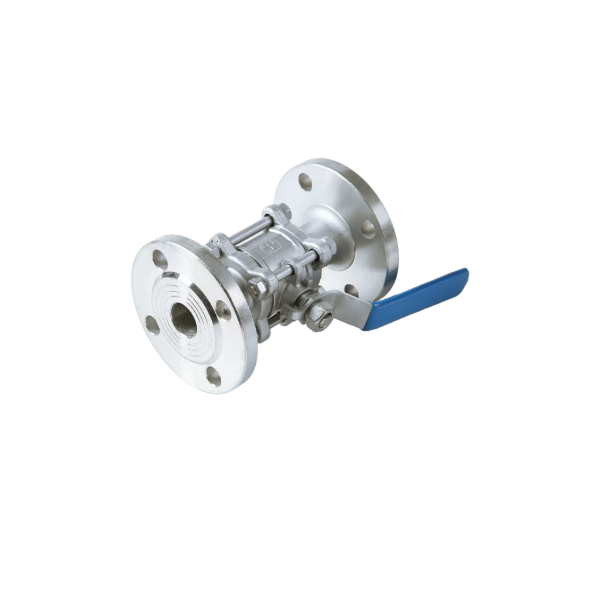

Válvula de esfera de flange de aço inoxidável 3 unidades

Introdução do produto

A válvula esférica flangeada de aço inoxidável de 3 peças apresenta corpo SS304/SS316L forjado com usinagem CNC. As extremidades flangeadas permitem fácil montagem em tubulações industriais. Equipada com haste anti-explosão e vedação de sede em PTFE, esta válvula de passagem completa minimiza a perda de pressão média. Ele adota a almofada de montagem padrão ISO5211, disponível para operação manual por alavanca ou equipada com atuadores pneumáticos e elétricos para controle automático remoto. Amplamente exportado para corte de fluidos em sistemas de tubulação de produtos químicos, tratamento de água, petróleo e gás e processamento de alimentos.

Princípio de funcionamento

A válvula esférica flangeada de 3 peças controla o fluxo de fluido através da rotação de 90° da esfera em torno do eixo da haste. Um furo passante é usinado na esfera. Quando o furo se alinha com a direção da tubulação, o fluido passa livremente. Depois de girar 90 graus, o lado sólido da esfera pressiona a sede para bloquear o fluxo. O corpo dividido em três peças envolve a esfera e as peças de vedação. A haste impulsiona a rotação da bola. O contato firme entre a esfera e a sede cria uma vedação à prova de bolhas para abrir ou fechar o meio da tubulação.

Vantagens

1.A construção dividida em três peças permite a inspeção em linha e a substituição da vedação sem remover toda a válvula da tubulação, reduzindo significativamente os custos de manutenção.

2.A conexão flangeada oferece classificação de alta pressão e junta de tubo estável; a válvula permanece fixa durante a desmontagem da tubulação.

3.O corpo em aço inoxidável forjado oferece excelente resistência à corrosão e vida útil prolongada para meios corrosivos.

4.O design completo da porta reduz a resistência ao fluxo e evita o acúmulo de sedimentos.

5.Desempenho de vedação confiável com baixo torque operacional; compatível com atuadores automáticos para controle remoto.

6.A estrutura modular garante boa intercambialidade de peças de reposição, atendendo aos requisitos de certificação para projetos de exportação no exterior.

Parâmetros Técnicos

Perguntas frequentes

Q1: Quais opções de materiais estão disponíveis para esta válvula esférica flangeada de 3 peças?

R: O material padrão do corpo é aço inoxidável SS304 e SS316L. A esfera e a haste também são de aço inoxidável. O material do assento é PTFE como padrão; O PFA é opcional para condições de trabalho corrosivas severas.

Q2: Em que faixa de pressão e temperatura a válvula pode funcionar?

A: Pressão de trabalho: PN16 / PN25 / Class150 / Class300 opcional. A sede em PTFE permite temperaturas de trabalho de -20°C a 180°C. A faixa real depende da seleção do meio e do selo.

Q3: A válvula pode ser equipada com atuadores pneumáticos ou elétricos?

R: Sim. É construído com plataforma de montagem padrão ISO5211. A alça manual pode ser substituída por atuador pneumático (ação simples/ação dupla) ou atuador elétrico para controle automático remoto.
