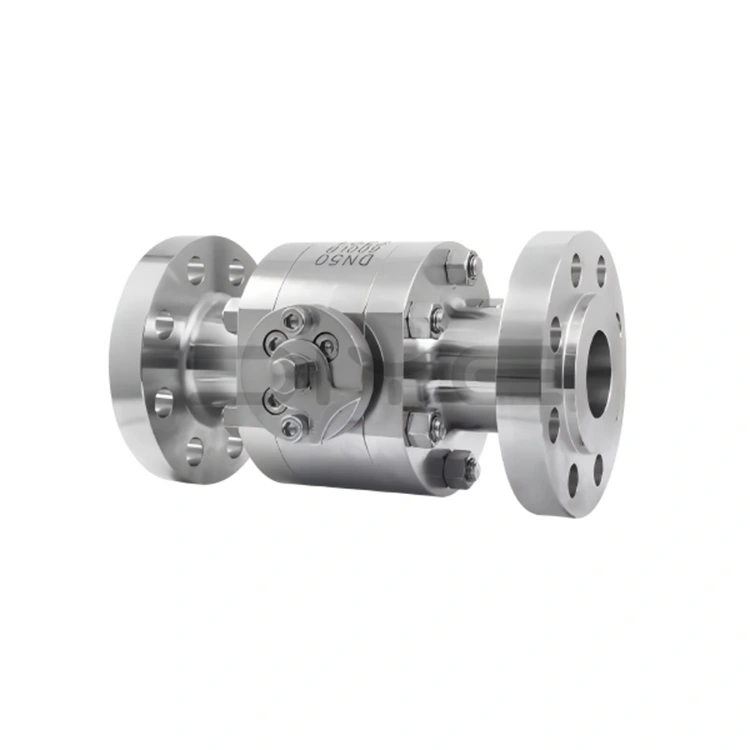

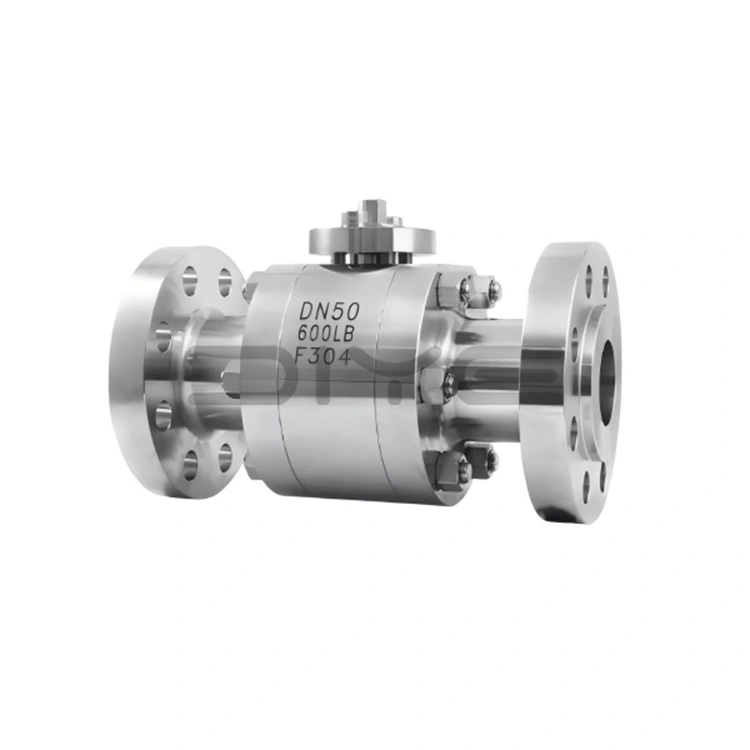

Válvula de esfera flangeada de alta pressão em aço forjado

A série de válvulas esféricas flangeadas de alta pressão em aço forjado da DIYE VALVE é projetada, fabricada e testada em estrita conformidade com vários padrões nacionais e internacionais para garantir que o desempenho do produto atenda às necessidades globais de engenharia.

- Padrões de projeto e fabricação: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Padrões de conexão de flange: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Padrões de comprimento estrutural: ASME B16.10

- Padrões de teste: GB/T 13927, ISO 5208

Diâmetros nominais padrão: DN10~DN300 (1/4"~12"), classificações de pressão: Classe 150~Classe 600 (PN10~PN100); especificações personalizadas não padronizadas de alta pressão, como 2500LB e PN400, estão disponíveis, e os diâmetros nominais podem ser ajustados de acordo com os desenhos do cliente para se adaptar aos diferentes requisitos de tubulações de alta pressão.

Principais vantagens do produto

1. Materiais forjados de alta qualidade, desempenho estável

O material principal da válvula esférica flangeada de alta pressão em aço forjado é aço forjado de alta qualidade, adequado para várias condições de trabalho adversas, especificamente as seguintes:

- Forjados em Aço Carbono (WCB/A216-WCB): Alta resistência estrutural, adequados para condições convencionais de alta pressão não corrosivas (como oleodutos industriais comuns e gasodutos).

- Forjados de aço inoxidável (F304/F316L): o material 304 é resistente à corrosão leve, adequado para produtos químicos gerais de alta pressão, tratamento de água e outras condições; O material 316L, com adição de molibdênio, melhora significativamente a resistência à corrosão e à oxidação, adequado para ambientes altamente corrosivos, como ácidos, álcalis, meios contendo enxofre e água do mar. Sua vida útil sob condições corrosivas de alta pressão é 3-5 vezes maior que a das válvulas esfera de aço carbono comuns.

- Forjados de Aços Especiais (como 35CrMoA): Personalizados para pressões extremas e condições especiais de trabalho, fornecendo suporte de material confiável.

2. Acessórios de alto desempenho, seguros e duráveis

Todos os acessórios para a Válvula Esfera Flangeada de Alta Pressão em Aço Forjado são feitos de materiais especializados de alta pressão, garantindo a estabilidade geral e segurança da válvula:

- Haste da válvula: Fabricada em peças forjadas resistentes ao desgaste e à corrosão como 2Cr13/A246-416, com tratamento superficial nitretado, oferecendo excelente resistência à torção. O design montado na parte inferior com uma estrutura de vedação traseira evita que a haste da válvula caia e vaze o meio.

- Parafusos: Utilize parafusos especializados de alta pressão 35CrMoA/A193-B7, oferecendo alta resistência e propriedades anti-afrouxamento, adequados para condições de alta pressão.

- Vedações: Fabricadas com materiais especializados de alta pressão, como PTFE, PPL e borracha fluorada. Alguns modelos empregam uma estrutura tripla de vedação metálica rígida + vedação auxiliar elástica, onde quanto maior a pressão, mais estanque é a vedação, alcançando vazamento zero bidirecional e atendendo ao padrão API 6D de "vazamento zero".

3. Estrutura Científica, Ampla Adaptabilidade

Adotando projetos estruturais direcionados com base nas condições operacionais, a Válvula Esfera Flangeada de Alta Pressão em Aço Forjado é adequada para vários cenários:

- Estrutura de esfera flutuante: adequada para válvulas de pequeno diâmetro, contando com pressão média para garantir um ajuste perfeito entre a esfera e a sede da válvula. Estrutura simples, vedação confiável.

- Estrutura de esfera fixa: adequada para válvulas de grande diâmetro. A esfera é apoiada pelos eixos superior e inferior, evitando deslocamento durante a abertura e fechamento, reduzindo o torque operacional, adequada para operação frequente sob alta pressão e reduzindo o desgaste da haste da válvula.

- Design antiestático e à prova de fogo: Equipado em alguns modelos. O design antiestático evita faíscas estáticas e o design à prova de fogo permite a vedação temporária por meio do contato metal com metal após a queima das vedações, adequado para condições inflamáveis ​​e explosivas de alta pressão.

Nosso Compromisso

Como fabricante e fornecedor profissional na China, a DIYE VALVE adere à filosofia de "Qualidade em primeiro lugar, cliente supremo". Nossa fábrica possui um sistema completo de produção e testes, com controle rigoroso em todo o processo para garantir a qualidade do produto. Também fornecemos suporte técnico profissional e serviço pós-venda, e estabelecemos relacionamentos de cooperação estáveis ​​e de longo prazo com parceiros globais.

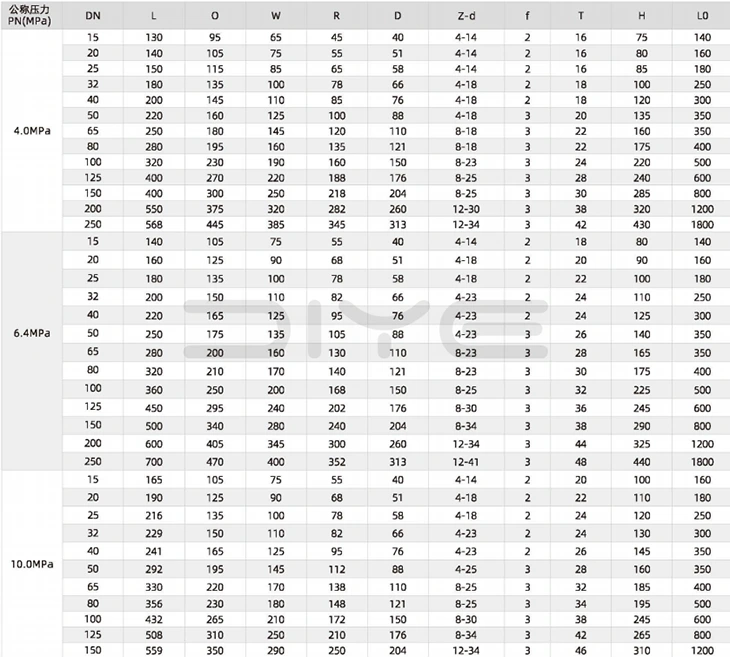

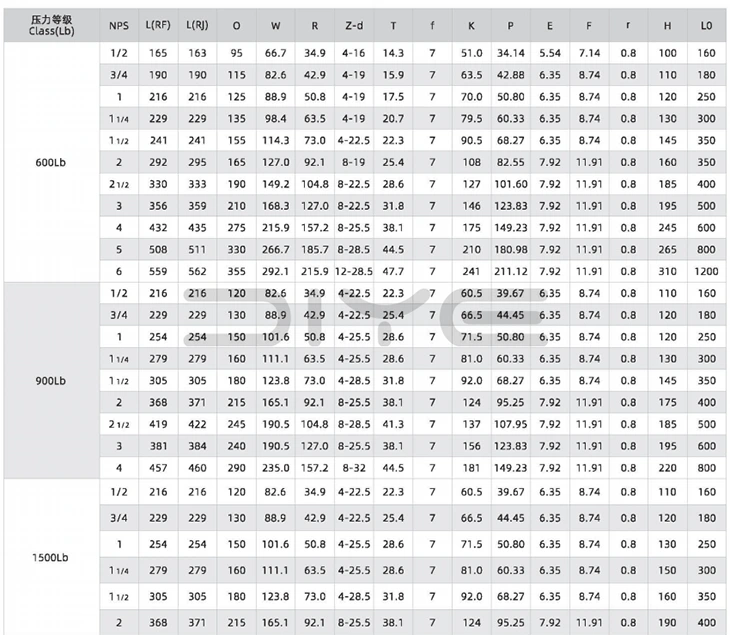

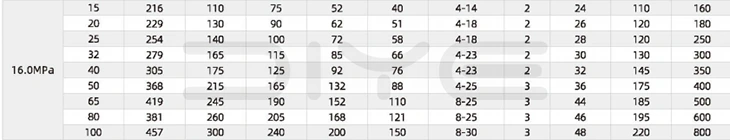

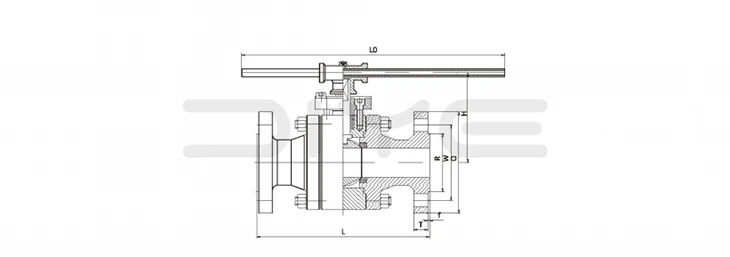

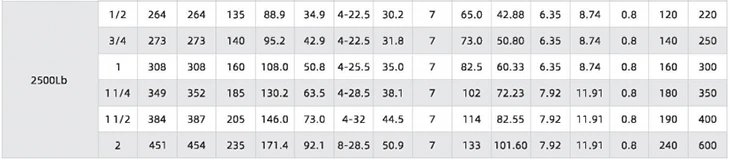

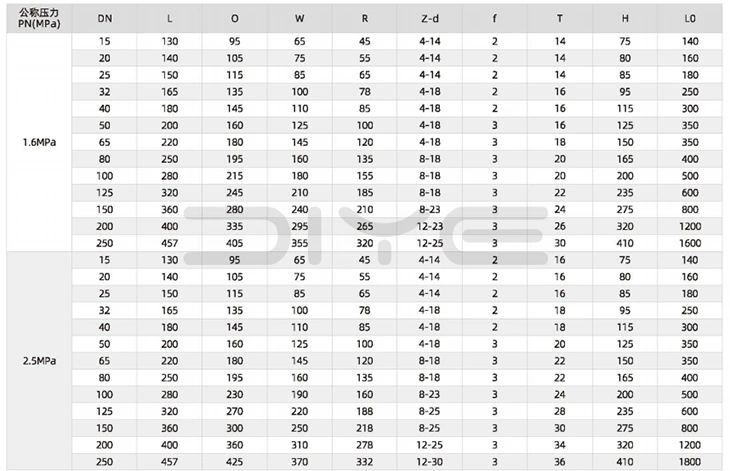

Parâmetros Técnicos

Perguntas frequentes

P: A válvula esférica flangeada de alta pressão em aço forjado pode atingir vazamento zero sob alta pressão?

R: Adota um design de vedação dupla adequado para condições de trabalho de alta pressão: ① Vedação principal: Adota uma combinação de sede de válvula elástica incorporada (PTFE/PPL/borracha fluorada) e vedação metálica dura, com um anel de vedação atrás da sede da válvula. Quanto maior a pressão média, mais apertada a sede da válvula comprime a esfera, alcançando vazamento zero bidirecional e atendendo ao padrão API 6D de "vazamento zero"; ② Vedação da haste da válvula: Adota uma haste da válvula montada na parte inferior + estrutura de vedação traseira + vedação de embalagem multicamadas. A gaxeta é feita de grafite flexível especial de alta pressão ou PTFE para evitar vazamentos médios na haste da válvula e evitar torção e desprendimento da haste da válvula sob alta pressão; ③ Design antiestático/à prova de fogo: Alguns modelos possuem molas antiestáticas integradas. Quando a vedação é queimada, a vedação temporária pode ser obtida através do contato metal com metal, adequado para condições de trabalho com meios inflamáveis ​​e explosivos.

P: Quais são as diferenças entre as estruturas de esfera flutuante e de esfera fixa da válvula esférica flangeada de alta pressão em aço forjado? Como selecionar de acordo com o calibre?

R: ① Estrutura de esfera flutuante: comumente usada para calibres pequenos (DN10 ~ DN50), a esfera não tem suporte fixo e a vedação é obtida pressionando a esfera contra a sede da válvula unilateral por meio de pressão média. Possui estrutura simples, pequeno torque de abertura e fechamento e baixo custo, adequado para condições convencionais de trabalho de alta pressão e pequeno fluxo; ② Estrutura de esfera fixa: comumente usada para calibres grandes (DN65 ~ DN300), a esfera é suportada fixamente pelas hastes da válvula superior e inferior, sem deslocamento durante a abertura e fechamento, forte estabilidade de suporte de pressão, adequada para condições de trabalho de alta pressão, grande fluxo e operação frequente, o que pode efetivamente reduzir o risco de desgaste e deformação da haste da válvula. Diye pode personalizar estruturas de esferas flutuantes ou fixas de acordo com as necessidades do cliente e condições de trabalho.

P: Quais são as principais precauções para instalar a válvula esférica flangeada de alta pressão em aço forjado sob condições de trabalho de alta pressão?

A: ① Conexão do flange: Os parafusos devem ser parafusos especiais de alta pressão, como 35CrMoA/A193-B7, e o princípio de "aperto diagonal uniforme e passo a passo" deve ser adotado para evitar rachaduras no corpo da válvula devido à força irregular, e o torque deve estar em conformidade com os regulamentos padrão; ② Direção do fluxo médio: Confirme se a marca de direção do fluxo do corpo da válvula é consistente com a direção do fluxo médio; não há restrição na direção do fluxo das válvulas esfera de passagem completa; ③ Ambiente de instalação: Evite a exposição externa à luz solar e à chuva e limpe as impurezas da tubulação antes da instalação para evitar o bloqueio do núcleo esférico; ④ Aceitação do teste de pressão: O teste de pressão no local deve ser realizado após a instalação. A pressão de teste da pressão da água é 1,5 vezes a pressão nominal e a pressão de teste da pressão do ar é 1,1 vezes a pressão nominal. Só pode ser colocado em uso se não houver vazamento.
