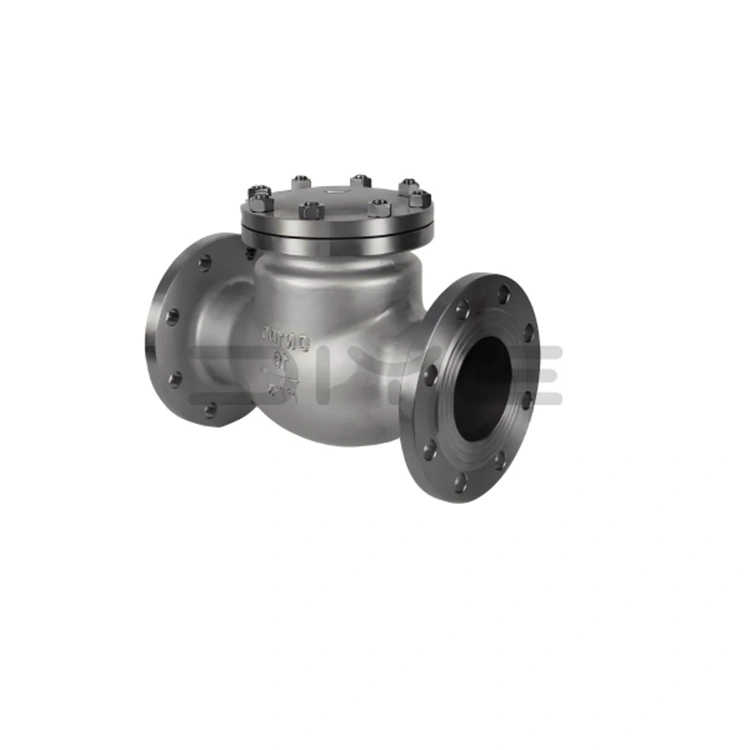

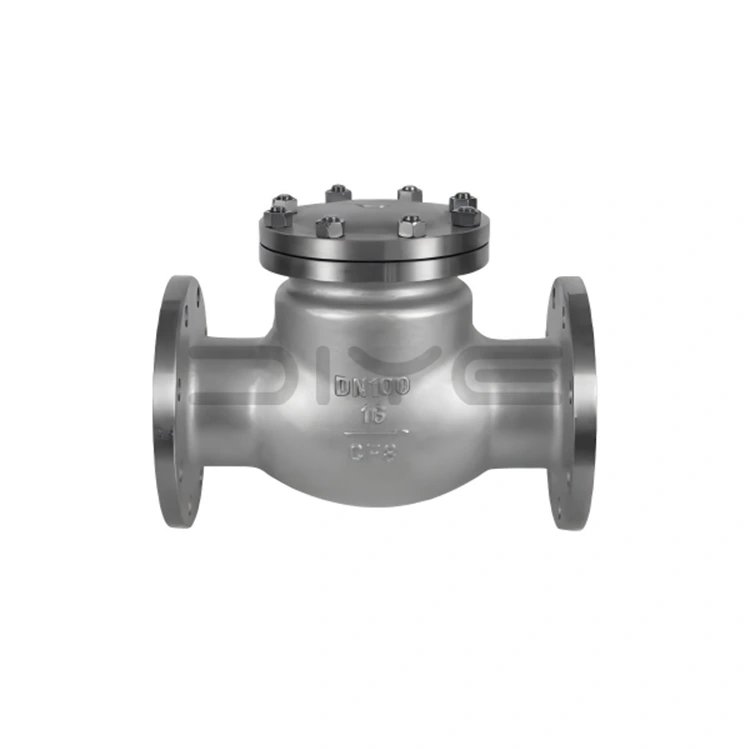

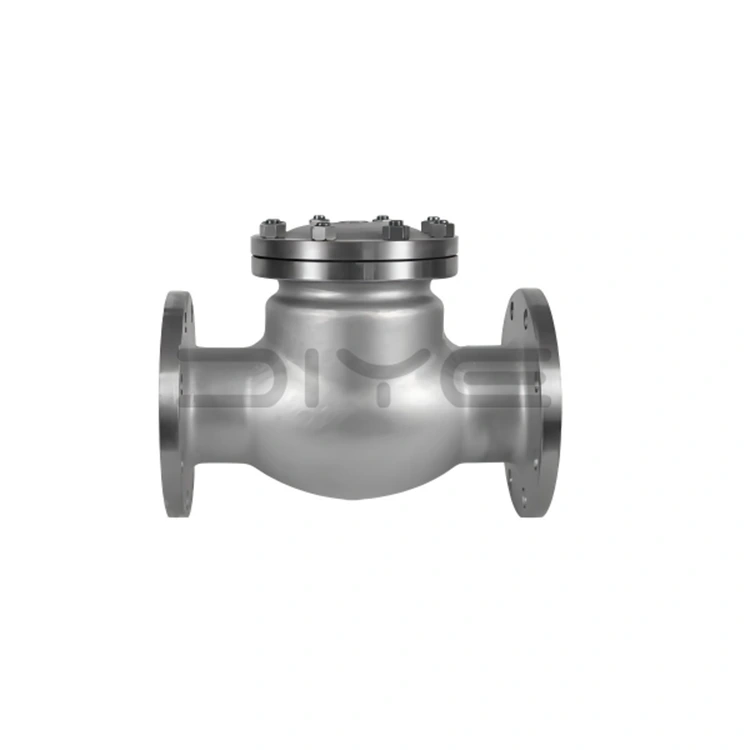

Válvulas de retenção flangeadas DIN Swing

As válvulas de retenção flangeadas giratórias DIYE DIN são válvulas automáticas projetadas com precisão que atendem totalmente aos principais padrões alemães, incluindo DIN 3356, DIN 3202 e DIN EN 1092-1. As válvulas operam de forma autônoma com base na pressão do meio, não necessitando de atuadores externos. Eles fornecem um mecanismo confiável e livre de manutenção que evita consequências catastróficas de refluxo, protegendo a infraestrutura crítica de dutos.

Princípio de funcionamento e funções principais

1. Operação Automática

O disco da válvula das válvulas de retenção flangeadas DIN Swing abre livremente sob a pressão do meio que flui para frente; quando o sistema para, despressuriza ou apresenta tendência de refluxo, o disco da válvula fecha instantaneamente sob seu próprio peso e a contrapressão de refluxo.

2. Funções básicas de proteção

- Prevenção de refluxo: Forma uma vedação hermética, evitando o fluxo reverso do meio.

- Mitigação de golpe de aríete: Absorve choques hidráulicos, reduzindo significativamente a pressão em tubulações e equipamentos.

- Proteção do Sistema: Protege bombas, compressores, vasos de pressão e trocadores de calor contra danos causados ​​por choques de pressão reversa.

Recursos de design e parâmetros técnicos

1 Método e padrões de conexão

Utiliza conexões flangeadas padrão DIN, simplificando a instalação e manutenção; o comprimento estrutural segue estritamente o padrão DIN 3202.

2 Ampla aplicabilidade e versatilidade

As válvulas de retenção com flange oscilante DIN cobrem toda a gama de diâmetros de DN15 a DN1000; as classificações de pressão incluem PN10, PN16, PN25, PN40, PN63 e PN100, atendendo às diversas necessidades de redes de tubulação de baixa pressão para sistemas de processos industriais de alta pressão.

3 Estrutura Superior

Canais de fluxo cuidadosamente projetados minimizam a perda de pressão; superfícies de vedação de alta precisão garantem uma vedação firme e confiável mesmo sob flutuações de pressão e diversas condições de meio.

4. Compatibilidade de mídia

Adequado para água, vapor, produtos petrolíferos e vários meios ácidos, alcalinos e corrosivos.

Cenários de aplicação e cobertura de mercado

Nossas válvulas de retenção flangeadas DIN Swing são o produto preferido para sistemas de tubulação padrão alemães na Europa e no mundo, garantindo controle de fluxo unidirecional estável em vários setores exigentes, incluindo:

1. Indústria Petroquímica e de Processamento Químico

2. Indústria de Geração de Energia (Energia Térmica e Nuclear)

3. Indústria Metalúrgica e Mineradora

4. Indústria Municipal de Abastecimento de Água e Drenagem

5. HVAC, Gás e Engenharia Marinha

6. Projetos de engenharia de exportação de padrão europeu internacional

Fabricação e garantia de qualidade

1. Qualificações e experiência profissional: Aproveitando o profundo conhecimento do setor, a DIYE VALVE atinge a produção em massa de todas as especificações de válvula de retenção DIN, garantindo qualidade estável e confiável.

2. Conformidade com padrões oficiais: Cada válvula usa materiais padrão alemães, processos de forjamento de precisão e passa por rigorosos testes de pressão.

3.Garantia de integridade: Fornecemos relatórios de teste de materiais (MTR) completos e dados de teste de pressão de fábrica para cada pedido, garantindo total rastreabilidade e conformidade em todo o processo.

4.Soluções Personalizadas: Além de produtos padrão, fornecemos profissionalmente serviços de válvulas personalizadas usando materiais especiais e tamanhos não padronizados, oferecendo soluções de fornecimento completas para projetos complexos de engenharia europeus e internacionais.

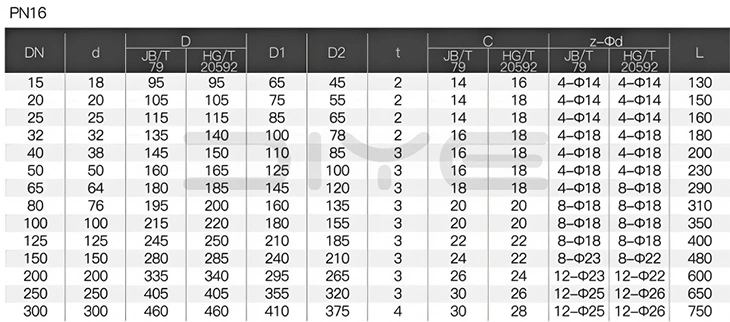

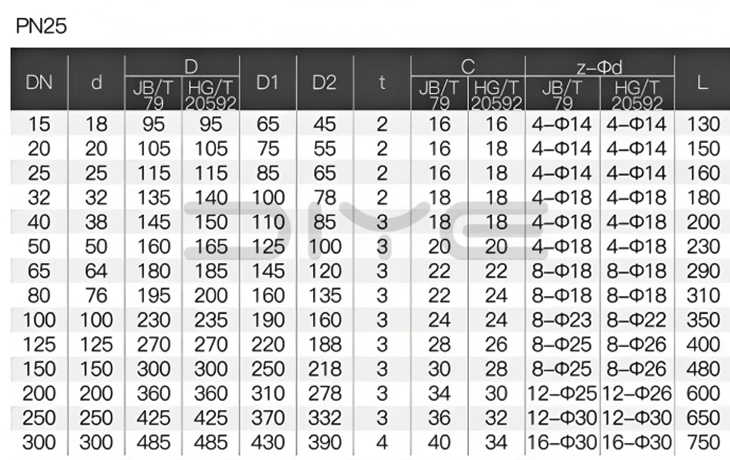

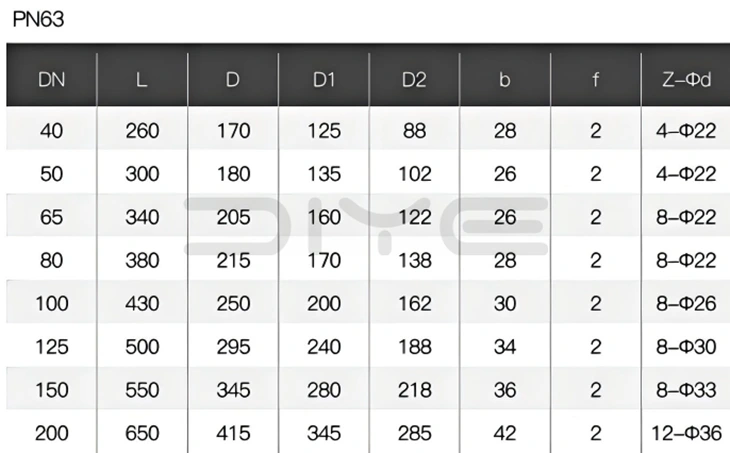

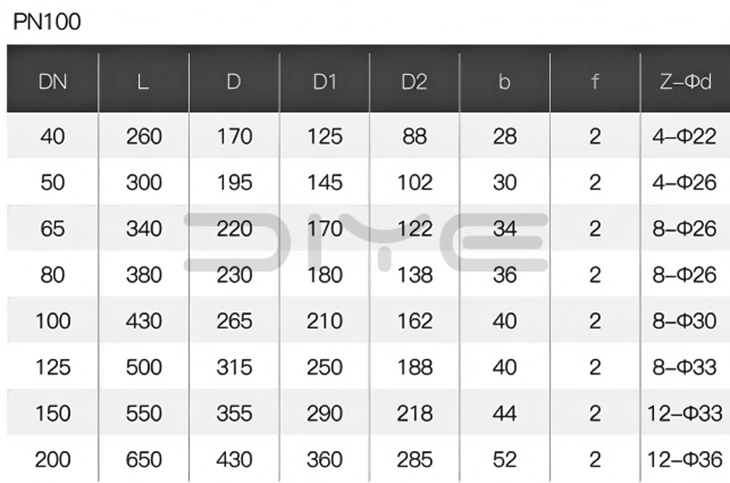

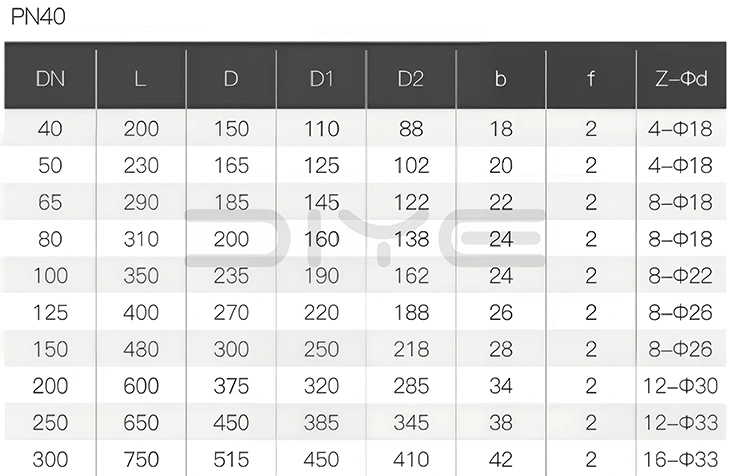

Desenhos Técnicos

Perguntas frequentes

P: Quais padrões principais as válvulas de retenção com flange oscilante DIN atendem?

R: Eles seguem principalmente DIN 3205, DIN 3206, DIN 3207, DIN 3351 e DIN 3352. Para conexão de flange, eles implementam DIN EN 1090 / DIN EN 1091 / DIN EN 1092, garantindo perfeita correspondência e intercambialidade com tubulações, flanges e juntas de padrão alemão.

P:O que deve ser observado ao instalar uma válvula de retenção flangeada?

A: Confirme a seta de direção do fluxo no corpo da válvula e instale estritamente de acordo com a direção do fluxo médio. Instalá-lo ao contrário resultará no bloqueio completo do fluxo e na perda da função de verificação.

P: Por que sempre há ruído e vibração anormais na válvula de retenção flangeada?

R: Isso é causado principalmente por instalação próxima ao cotovelo, velocidade excessiva do fluxo ou impacto do disco da válvula no batente. Recomenda-se aumentar a seção reta do tubo, mudar para uma estrutura de fechamento lento ou ajustar a velocidade do fluxo da tubulação.

P:Você pode fornecer um conjunto completo de válvulas de retenção DIN padrão alemão?

R: Como fabricante original, a Diye fabrica válvulas de retenção flangeadas DIN Swing em todos os tamanhos. Realizamos rigorosamente usinagem, testes de pressão e marcação de acordo com os padrões alemães. Podemos fornecer um conjunto completo de relatórios de materiais e dados de testes de pressão de fábrica e oferecer suporte à personalização de calibres e materiais especiais.
